HWMV 高压固态软起动装置，集成了高压开关柜和高压软启动器的功能，将高性能计算机控制、数字信号处理、高压功率可控硅串联、高频开关电源、人机界面、数字网络通讯、电机综合保护等多项技术用于高压电动机的起停控制当中,采用电流限幅或电压斜坡的工作方式,控制电动机的输入电压，从而限制和降低电机起动电流，不仅可使电机平缓稳定起停、保护电机安全可靠运行，而且还可以实现远程监控与操作。

核心架构 硬核防护

HWMV主回路采用模块化三相可控硅阀组结构，集成多重过电压吸收保护技术;静/动态均压设计与高脉冲电流双触发机制协同运作，保障运行安全可靠;高性能微控制芯片实现毫秒级实时响应，控制系统稳定性全面提升。

一体集成高效部署

HWMV高压固态软起动器一体机整合:高压真空断路器、微机保护器、可控硅阀组、真空旁路接触器、电压/电流互感器，融合开关柜/旁路柜/运行柜功能;标准化安装结构，无需外配柜体，节省现场部署空间。

刚韧兼容 匠心工艺

柜体采用敷铝锌板多重折弯工艺，结构强度与标准KYN28柜体一致;支持多柜体并柜安装，系统布局整齐;五防联锁装置全面满足安全操作规范，防护等级符合行业要求。

技术参数

供电电源:3PH AC 3KV/6KV/10kV-15%~+10% 50Hz控制电源:AC220V(-15%-+10%),50Hz

功能

-可测量平均电流、A/B/C相电流、相序检测等中文液晶显示屏,设置和操作更简单方便

-可控硅采用静、动态均压方式

-控制系统采用高性能微控制芯片

保护

完善的电动机和软起动自身保护功能

通信

集成完全电气隔离的Modbus RTU总线

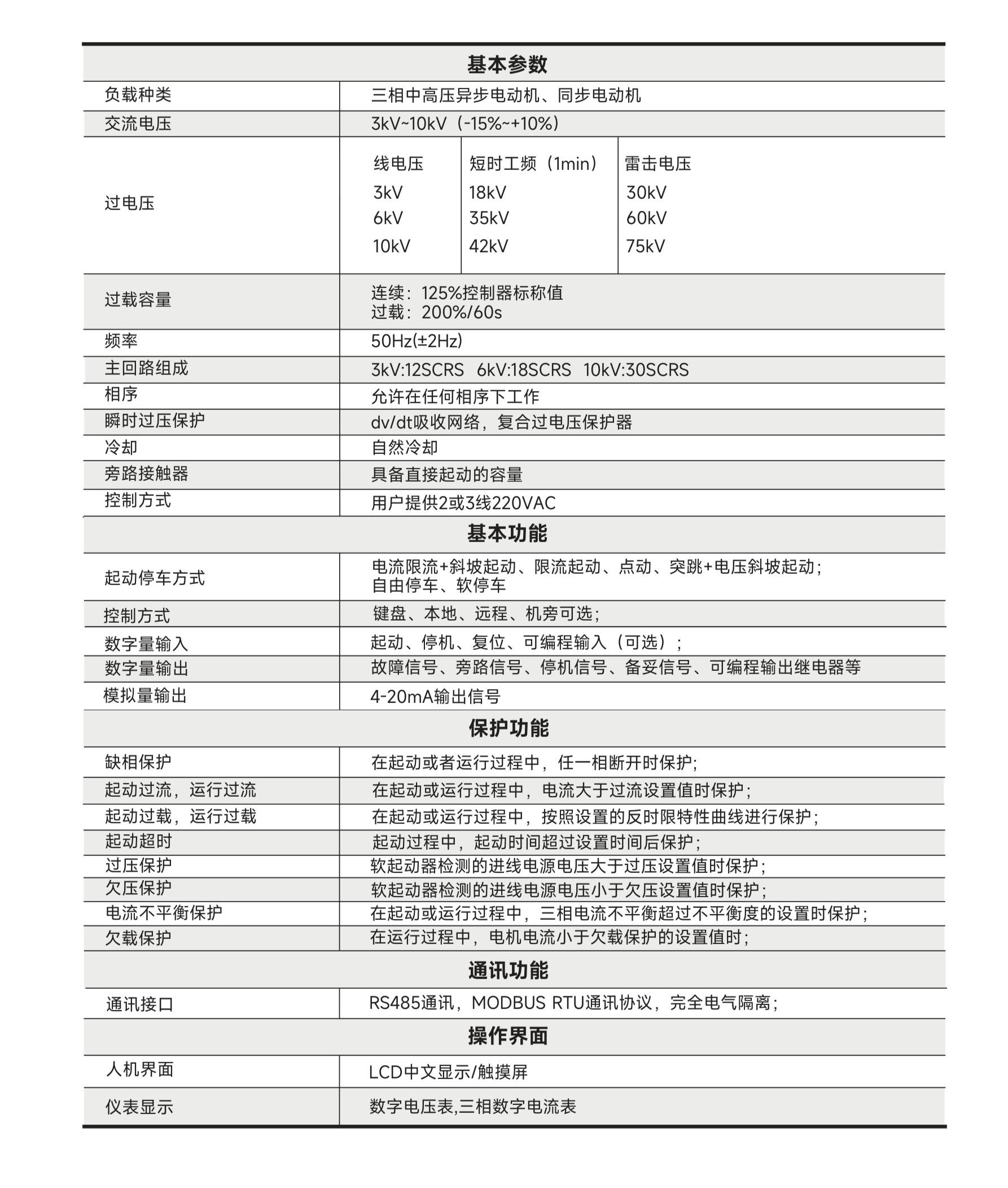

HWMV基本技术规范

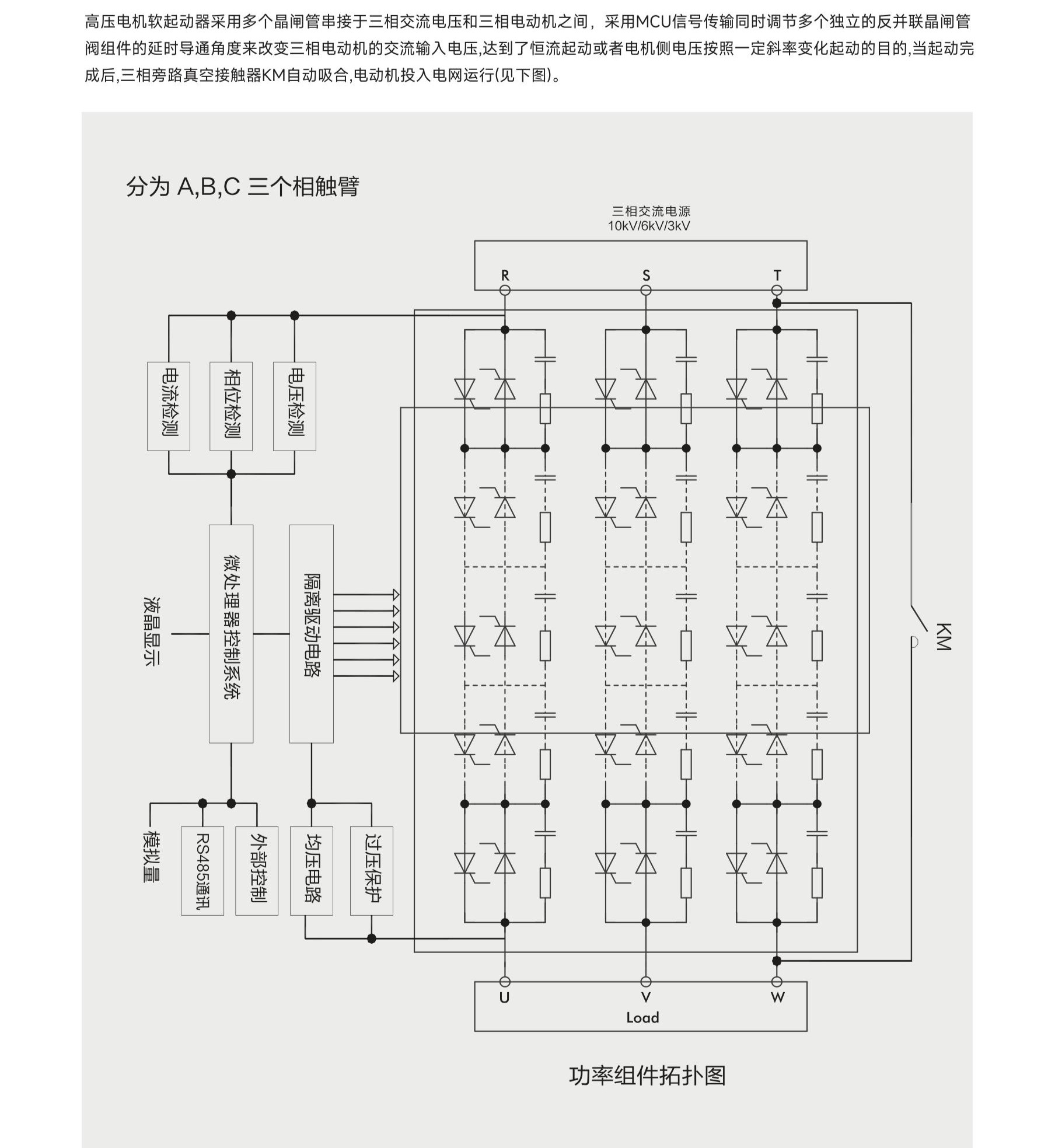

HWMV系统组成
