■ 产品概述
降低整个系统对电网的传导干扰

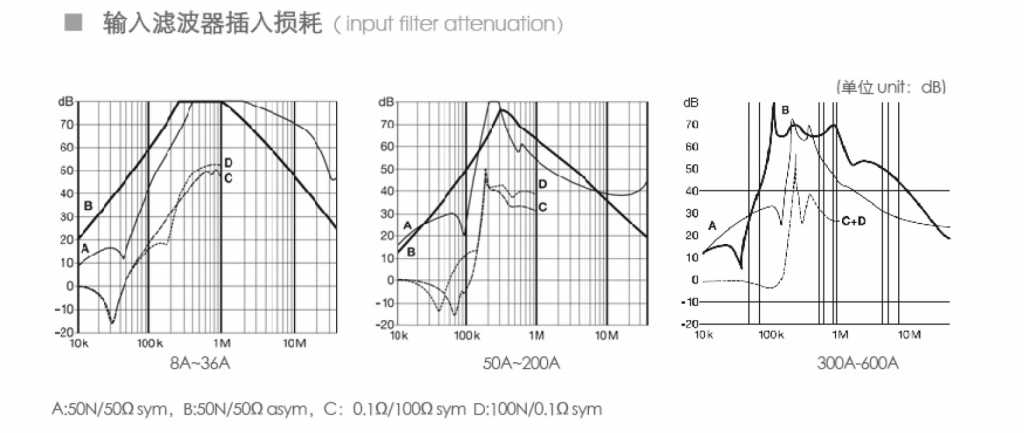

在150kHz~30MHz范围内拥有优越的插入衰减表现
设计紧凑，优化工业设计
系统进线安装该系列的滤波器，可以提高整个系统的可靠性
N99为使用铜排接头，其他为端子
■ 技术参数
■ 典型应用
主要应用于工业设备，机械，机床及其他自动化控制的三相四线电力系统。由于出色的性能衰减，应用于可再生能源、大功率的办公设备和其他三相四线的设备。因为相对较低的漏电流，该系列滤波器甚至可以用于一些医疗设备。
滤波器型号 | 额定电流（A) | 漏电流（A) | 能量损耗（W） | 端子类型 |
RFI4NC8N06 | 8 | ＜1 | 3.2 | 端子 |
RFI4NC16N06 | 16 | ＜1 | 6.5 | 端子 |
RFI4NC25N10 | 25 | ＜1 | 11.8 | 端子 |
RFI4NC36N10 | 36 | ＜1 | 15.3 | 端子 |
RFI4NC50N16 | 50 | ＜1 | 17.4 | 端子 |
RFI4NC65N16 | 65 | ＜1 | 18.9 | 端子 |
RFI4NC100N35 | 100 | ＜1 | 23.6 | 端子 |
RFI4NC130N50 | 130 | ＜1 | 28.5 | 端子 |
RFI4NC160N95 | 160 | ＜1 | 31 | 端子 |
RFI4NC200N95 | 200 | ＜1 | 47.4 | 端子 |
RFI4NC300N99 | 300 | ＜1 | 20.3 | 铜排 |
RFI4NC400N99 | 400 | ＜1 | 36 | 铜排 |
RFI4NC600N99 | 600 | ＜1 | 64.8 | 铜排 |

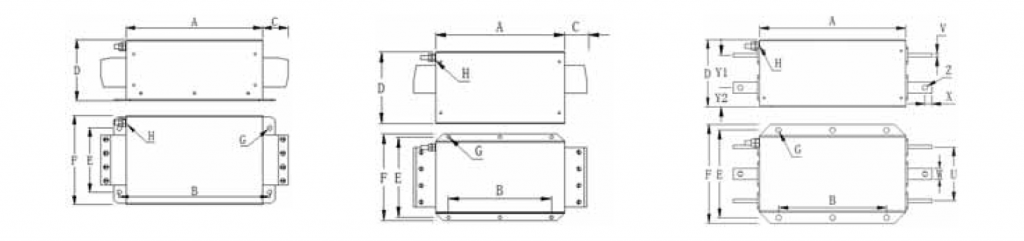

■ 产品尺寸图 (单位：mm）
电流（A）/代号 | A | B | C | D | E | F | G | H | U | V | W | X | Y1 | Y2 | Z |
8~16 | 160 | 180 | 15.5 | 80 | 65 | 100 | 5.5 | M5 |
|
|
|
|
|
|
|
25~36 | 160 | 180 | 35 | 100 | 75 | 115 | 5.5 | M5 |
|
|
|
|
|
|
|
50~65 | 190 | 210 | 35 | 110 | 90 | 125 | 6.4 | M6 |
|
|
|
|
|
|
|
100 | 230 | 120 | 38.5 | 125 | 150 | 163 | 6.4 | M8 |
|
|
|
|
|
|
|
130 | 250 | 200 | 43 | 140 | 157 | 170 | 6.4 | M8 |
|
|
|
|
|
|
|
160~200 | 280 | 220 | 52 | 170 | 166 | 180 | 6.4 | M8 |
|
|
|
|
|
|
|
300 | 325 | 240 | 58 | 150 | 195 | 220 | 11 | M10 | 120 | 4 | 25 | 12.5 | 72 | 43 | 11 |
400 | 325 | 240 | 58 | 150 | 195 | 220 | 11 | M10 | 120 | 6 | 25 | 12.5 | 72 | 43 | 11 |
600 | 325 | 240 | 58 | 150 | 195 | 220 | 11 | M10 | 120 | 8 | 25 | 12.5 | 72 | 43 | 11 |
■ 滤波器输入输出端子接线范围及扭矩选择
| -N6 | -N10 | -N16 | -N35 | -N50 | -N95 |
多股软线 | 0.5~6 | 0.5~10 | 1~16 | 10~35 | 16~50 | 25~95 |
美标线规 | AWG8-26 | AWG6-24 | AWG4-20 | AWG2-8 | AWG6-1/0 | AWG4-4/0 |
推荐扭矩 | 1.36 | 1.36 | 2.71 | 4.41 | 4.41 | 19.2 |
