HWS8C/E概述

HWS8系列智能交流电动机软起动器是采用电力电子技术、微处理器技术及现代控制理论设计生产的 具有当今国际先进水平的新型电机起动设备。该产品能有效地限制异步电动机起动时的起动电流，可广 泛应用于风机、水泵、输送类及压缩机等重型负载设备，是传统的星／三角转换、自耦降压、磁控降压 等降压起动设备的理想换代产品。

HWS8C/E工作原理

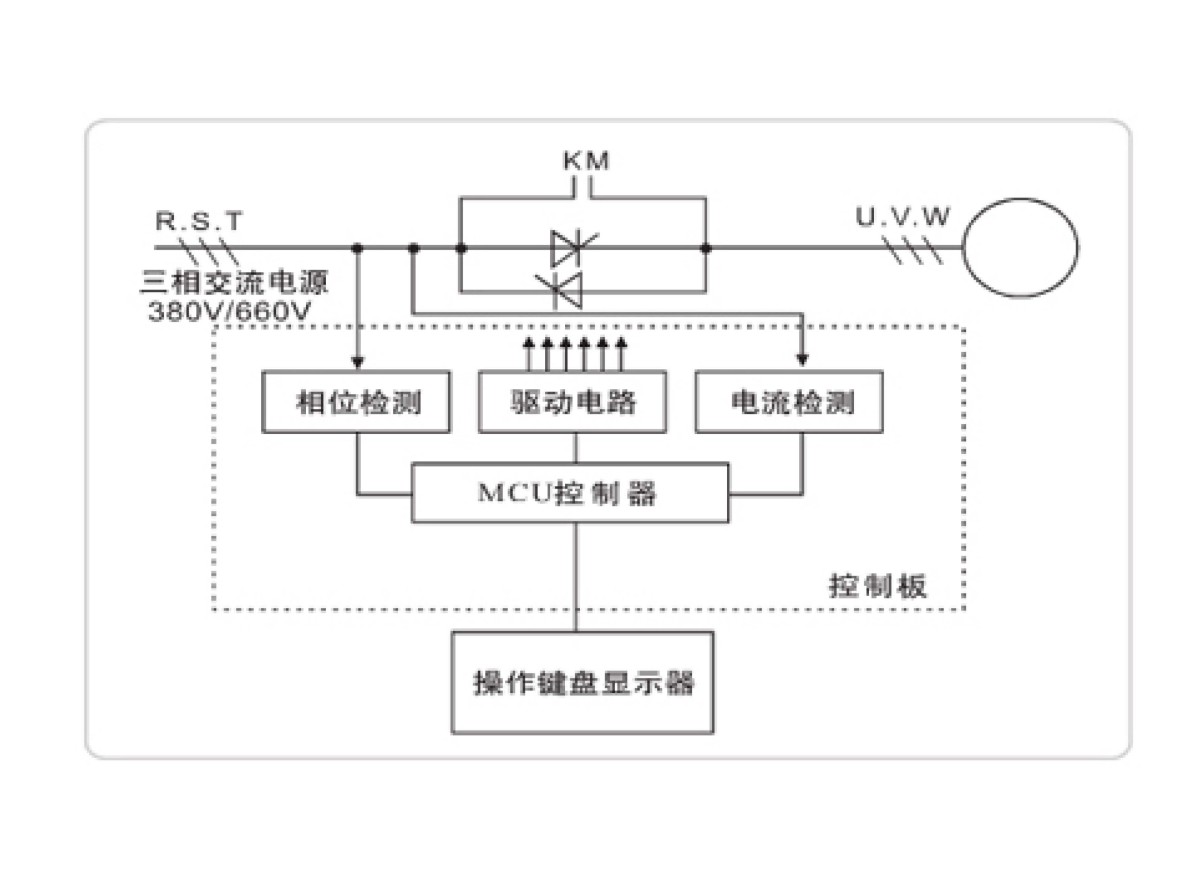

HWS8系列电动机软起动器采用三对反并联的晶闸管串接于交流电机的定子回路上。利用晶闸管的电子开关作用，通过微处理器控制其触发角的变化来改变晶闸管的开通程度，由此来改变电动机输入电压大小，以达到控制电动机的软起动目的。当起动完成后软起动器输出达到额定电压。这时将通过旁路控制信号，自动控制三相旁路交流接触器(KM)吸合，将电动机投入电网运行

HWS8C/E产品典型应用简介

水泵--利用软停车功能，停止时缓解泵的水锤现象，节省了系统维修的费用。球磨机--利用电压斜坡起动，减少齿轮转矩的磨损，减少维修工作量，即节省时间，又节省了开支。

风机--减少皮带磨损和机械冲击，节省了维修的费用。

压缩机--利用限流，实现了平滑起动，减少电动机发热，延长使用寿命。

破碎机--利用堵转保护和快速保护，避免机械故障或阻塞造成电机过热而烧毁。

传送机械--通过软起动实现平滑渐进的起动过程，避免产品移位和液体溢出。

HWS8C/E功能特点

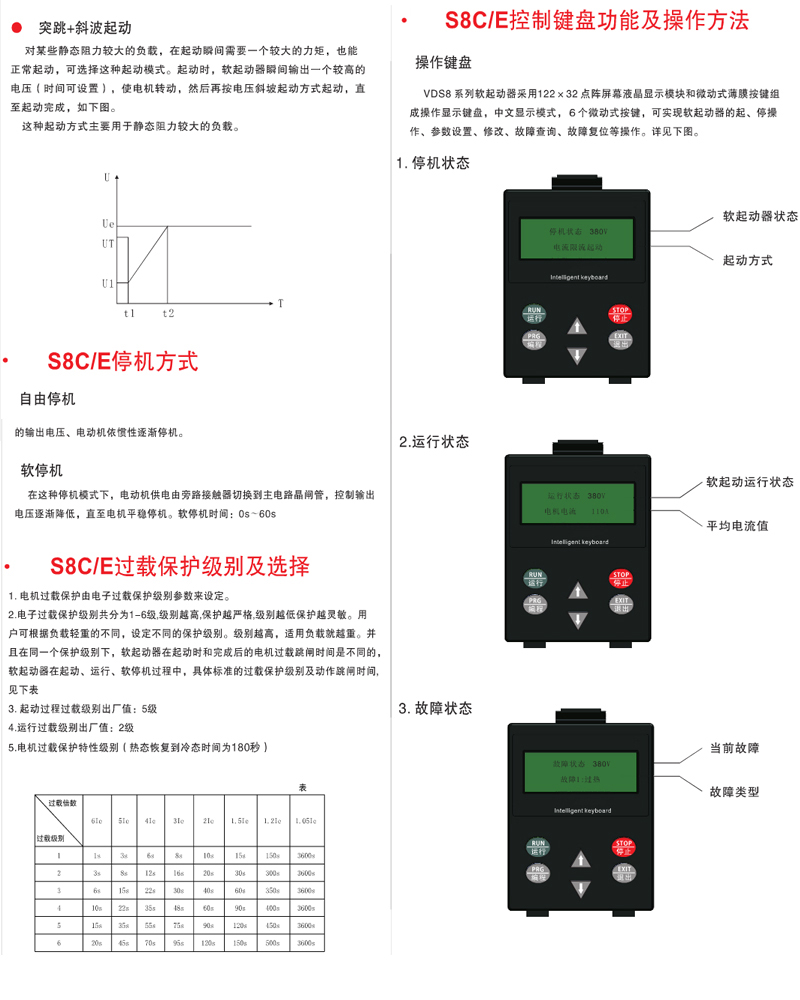

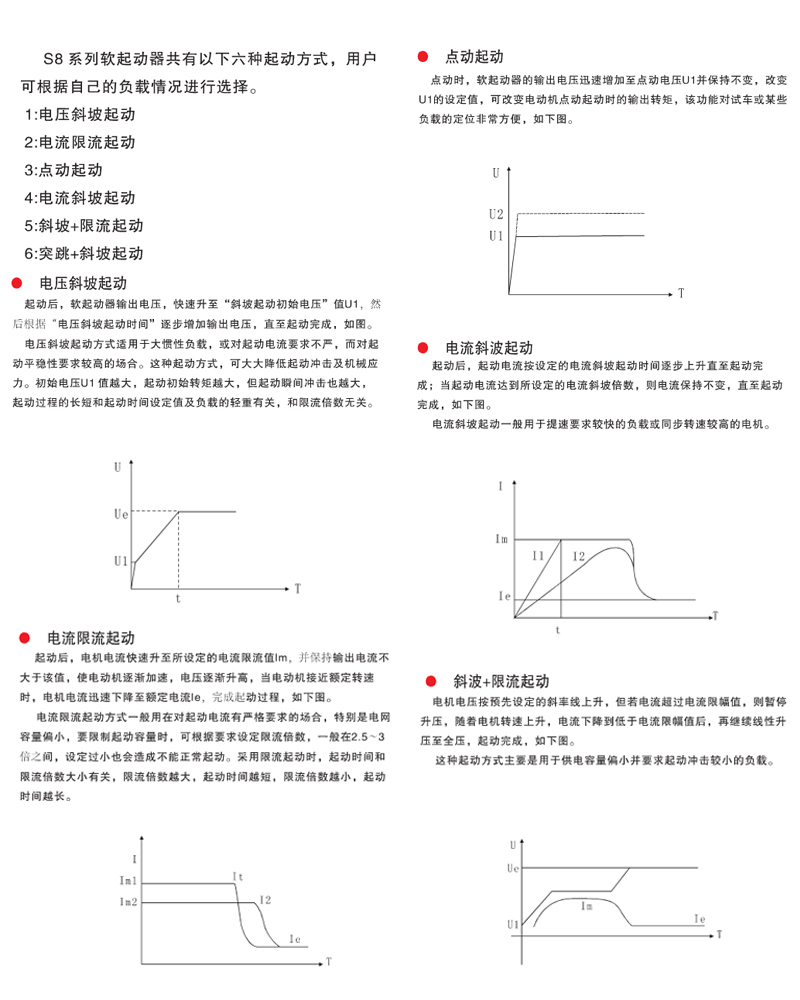

1.采用高性能微处理器，抗干扰能力强，性能稳定。2.六种起动方式::电压斜坡起动、电流限流起动、点动起动、电流斜坡起动、斜坡+限流起动、突跳+斜坡起动。适用各种负载类型，达到最佳起动效果。

3.两种停车方式:自由停车、软停车。

4.两种运行方式:运行中允许晶闸管开通和禁止晶闸管开通，可设置选择。

5.多种保护功能:上电缺相、运行缺相、起动过流、运行过流、起动过载、运行过载、电流不平衡、过热保护、通讯中断、起动时间超时、电机过流三相电流不平衡(不平衡度可设置)、过载(6种过载级别，可设置)等。并可查询最后三次故障记录，提供故障分析依据。

6.多种检测功能:A、B、C三相电流检测。

7.本产品自带4~20mA模拟输出、Rs485通讯接口(采用MODBUS-RTU通讯协议)，可以通过上位机进入参数设置、操作及监测，实现高智能化控制。

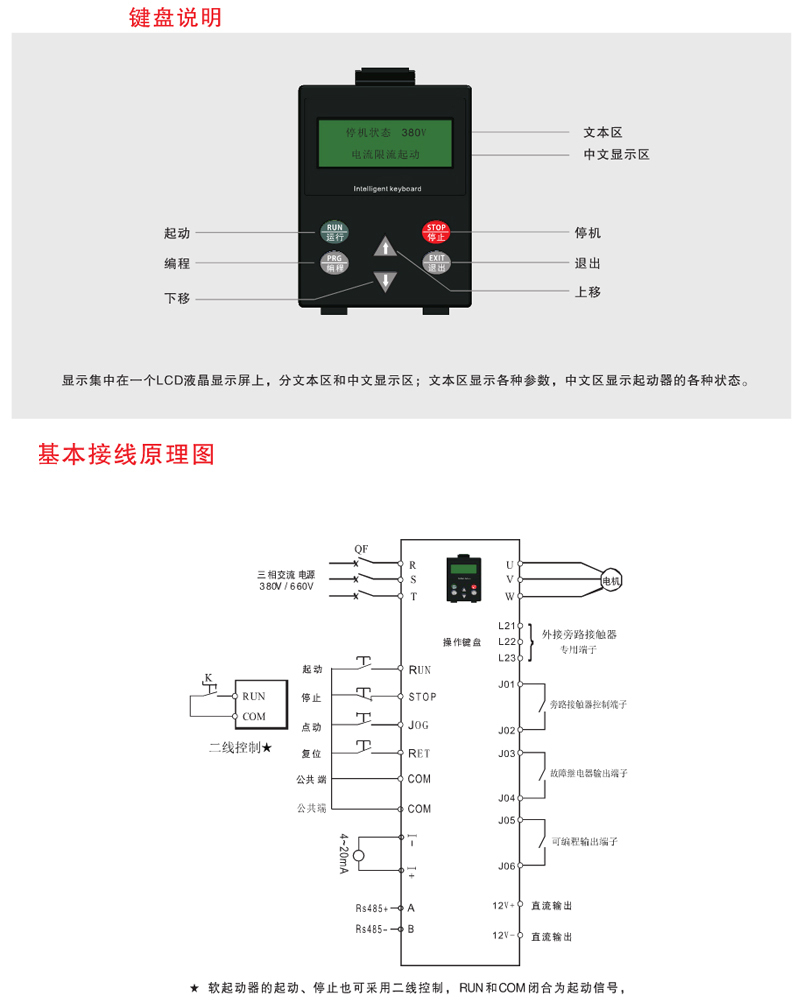

8.可通过键盘对软起动器参数进行设置，键盘可在通电状态下热插拔，并具有键盘参数下载、软起动器参数上载功能。

9.中文液晶显示界面:可显示软起动器的不同工作状态。

10.多种输出功能:旁路输出、故障输出、可编程继电器(可设置动作阶段)。

HWS8C/E使用条件

1.供电电源:市电、自备电站、柴油发电机组;

2.输入电压:AC380V、AC690V、AC1140V(-10%~+15%),50Hz/60Hz;

3.适用电机:一般鼠笼式异步电动机(绕线电机订货时请说明);4.起动频度:标准产品建议每小时起停不超过20次;

5.冷却方式:自然风冷;

6.安装方式:壁挂式;

7.安装要求:HWS8 系列软起动器使用时应配接旁路交流接触器;

8.防护等级:IP20~IP30,视功率等级确定;

9.环境条件:海拔超过1000米，相应降低容量使用;

环境温度在-25C~+45C之间;

相对湿度不超过95%(20C5C);

凝露，无易燃、易爆、腐蚀性气体，无导电性尘埃。

室内安装，通风良好。震动小于0.5G。
