交流输入电抗器（ACR）

进线电抗器可被用于给线路电源提供改进的过载保护，并能减小变频器产生的电流谐波失真。提高输入电源的功率因素，减少高次谐波，抑制变频器在电源设备上的浪涌。

在线询价

上一个下一个

详细内容 规格参数 产品包装

■ 产品概述

■ 产品应用

1.几个变频器并联紧密连接
2.线路电源有来自其他设备的明显扰动（干扰，过电压）
3.线路电源各相之间存在电压不平衡，超过额定电压的1.8%
4.在同一线路上安装有大量的变频器
5.减小cos∮校正电容器上的过载，如果装置中含有一个功率系数校正设备

■ 技术规格

工作电压：220VAC-3300VAC
工作频率：50/60Hz.
额定电流：3A-1600A
绝缘等级：class F，H
使用环境：-10~+45℃，额定值不会降低。一直可达+55℃，在45℃以上，每升高1℃，额定电流降低2%
防护等级：IP00-IP22
压降：＜4%大于此范围会引起转矩损失
电流：1.5×额定电流，持续60S
噪音：小于等于65dB
温升：≤85K
抗电强度：铁芯-绕组3000VAC/50Hz/5mA/10S无飞狐击穿（工厂测试）
绝缘电阻：1000VDC绝缘阻值≥100MΩ
海拔高度不超过2000米
运行环境温度-25℃~+45℃，相对湿度不超过90%
周围无有害气体，无易燃易爆物品
周围环境应有良好的通风条件，如装在柜内，应加装通风设备

■ 执行标准

IEC289:1987 Reactor
GB10229-88 Reactor（eqvIEC 289:1987)
JB9644-1999 Reactor used for semiconductor electrical driving

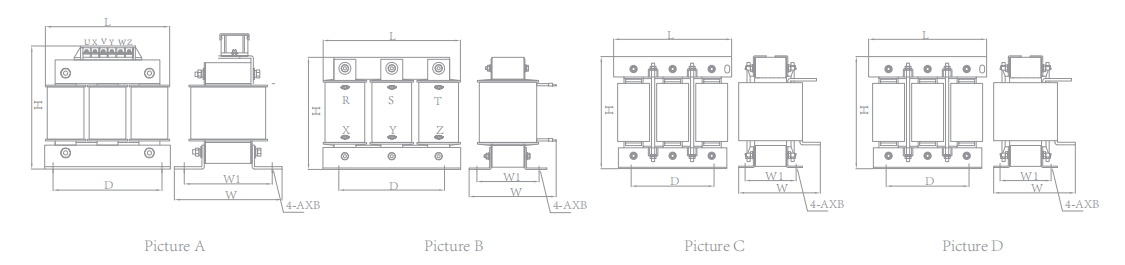

■ 产品尺寸图

分类三 1.1.png

■ 380V输入电抗器

电抗器型号	图号	适配功率（KW）	额定电流（A）	电感量（mH）	压降（%）	绝缘等级	尺寸 L±5	D	W	W1	H	A*B
ACR-0005-1M40-0.4SC	图A	1.5	5	1.4	1	F、H	110	90	95	70	130	6*11
ACR-0007-1M00-0.4SC	图A	2.2	7	1	1	F、H	110	90	95	70	130	6*11
ACR-0010-0M70-0.4SC	图A	3.7	10	0.7	1	F、H	110	90	95	70	130	6*11
ACR-0015-0M47-0.4SC	图A	5.5	15	0.47	1	F、H	110	90	95	70	130	6*11
ACR-0200-0M35-0.4SC	图A	7.5	20	0.35	1	F、H	110	90	95	70	130	6**11
ACR-0030-0M23-0.4SC	图B	11	30	0.23	1	F、H	155	95	90	73	150	6*15
ACR-0040-0M18-0.4SC	图B	15	40	0.18	1	F、H	155	95	130	76	135	6*15
ACR-0050-0M14-0.4SC	图B	18.5	50	0.14	1	F、H	155	95	140	76	135	6*15
ACR-0060-0M12-0.4SC	图B	22	60	0.12	1	F、H	195	120	135	72	165	8.5*20
ACR-0080-087U-0.4SC	图B	30	80	0.087	1	F、H	195	120	135	72	165	8.5*20
ACR-0090-078U-0.4SC	图B	37	90	0.078	1	F、H	195	120	135	72	165	8.5*20
ACR-0120-058U-0.4SA	图C	45	120	0.058	1	F、H	230	150	170	83	220	11*18
ACR-0150-047U-0.4SA	图C	55	150	0.0477	1	F、H	230	150	170	88	220	11*18
ACR-0200-035U-0.4SA	图C	75	200	0.035	1	F、H	230	150	180	98	220	11*18
ACR-0250-028U-0.4SA	图C	110	250	0.028	1	F、H	250	182	175	98	230	11*18
ACR-0290-024U-0.4SA	图C	132	290	0.024	1	F、H	290	214	200	107	250	11*18
ACR-0330-021U-0.4SA	图C	160	330	0.021	1	F、H	290	214	200	107	250	11*18
ACR-0390-018U-0.4SA	图C	185	390	0.018	1	F、H	290	214	200	107	250	11*18
ACR-0490-014U-0.4SA	图C	220	490	0.014	1	F、H	320	243	230	125	320	12*20
ACR-0600-012U-0.4SA	图C	280	600	0.012	1	F、H	320	243	250	140	320	12*20
ACR-0660-011U-0.4SA	图C	300	660	0.011	1	F、H	320	243	250	140	320	12**20
ACR-0800-08U7-0.4SA	图D	380	800	0.0087	1	F、H	365	260	280	135	380	15*25
ACR-1000-07U0-0.4SA	图D	450	1000	0.007	1	F、H	365	260	280	135	380	15*25
ACR-1200-05U8-0.4SA	图D	550	1200	0.0058	1	F、H	395	260	325	150	390	15*25
ACR-1600-04U3-0.4SA	图D	630	1600	0.0043	1	F、H	395	260	325	150	435	15*25

■ 690V输入电抗器

电抗器型号	图号	适配功率（KW）	额定电流（A）	电感量（mH）	压降（%）	绝缘等级	尺寸 L±5	D	W	W1	H	A*B
ACR-0005-2M80-0.7SC	图A	3.7	5	2.8	1	F、H	155	95	130	61	150	6*15
ACR-0007-2M00-0.7SC	图A	5.5	7	2	11	F、H	155	95	130	61	150	6*15
ACR-0010-1M40-0.7SC	图A	7.5	10	1.4	1	F、H	155	80	200	95	63	6*15
ACR-0015-0M93-0.7SC	图A	11	15	0.93	1	F、H	155	80	200	95	63	6*15
ACR-0020-0M70-0.7SC	图B	15/18.5	20	0.7	1	F、H	155	80	200	95	63	6*15
ACR-0030-0M47-0.7SC	图B	22	30	0.47	1	F、H	195	130	165	120	72	8.5*20
ACR-0040-0M35-0.7SC	图B	30	40	0.35	1	F、H	195	130	165	120	72	8.5*20
ACR-0050-0M28-0.7SA	图B	37/45	50	0.28	1	F、H	195	150	165	120	92	8.5*20
ACR-0060-0M23-0.7SA	图B	55	60	0.23	1	F、H	195	150	165	120	92	8.5*20
ACR-0080-0M18-0.7SA	图C	75	80	0.18	1	F、H	195	170	165	120	112	8.5*20
ACR-0120-0M12-0.7SA	图C	110	120	0.12	1	F、H	250	190	230	182	103	11*18
ACR-0150-094U-0.7SA	图C	132	150	0.094	1	F、H	250	200	230	182	113	11*18
ACR-0200-070U-0.7SA	图C	160/185	200	0.07	1	F、H	290	220	250	214	117	11*18
ACR-0250-055U-0.7SA	图C	220	250	0.055	1	F、H	290	220	250	214	117	11*18
ACR-0290-048U-0.7SA	图C	240	290	0.048	1	F、H	320	250	320	243	135	12**20
ACR-0330-042U-0.7SA	图C	280/300	330	0.042	1	F、H	320	250	320	243	135	12*20
ACR-0390-036U-0.7SA	图C	380	390	0.036	1	F、H	320	250	320	243	135	12*20
ACR-0490-028U-0.7SA	图C	450	490	0.028	1	F、H	320	270	320	243	160	12*20
ACR-0600-023U-0.7SA	图D	550	600	0.023	1	F、H	365	285	340	260	165	15*25
ACR-0660-021U-0.7SA	图D	630	660	0.021	1	F、H	365	285	340	260	165	15*25

*备注：其他规格尺寸，可根据客户要求制造

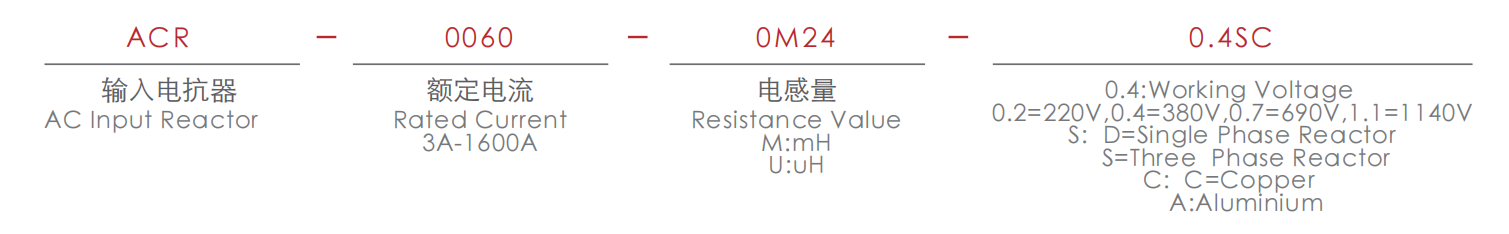

■ 成品识别码

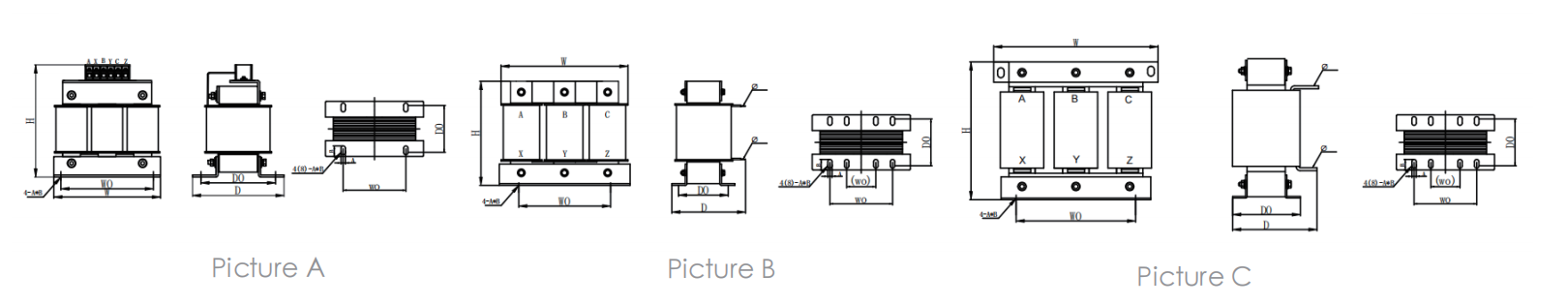

■ 产品尺寸图

轻量型输入电抗器

电抗器型号	图号	适配功率	额定电流	电感量	压降	绝缘等级	W	H	D	W0±1.0	D0±2.0	A×B	重量
ACR-1.5K-0.4SC	图 A	1.5	5	2.8	2%	F、H	115	135	95	90	70	6*12	3.3
ACR-2.2K-0.4SC	图 A	2.2	7	2	2%	F、H	115	135	95	90	70	6*12	3.3
ACR-3.7K-0.4SC	图 A	3.7	10	1.4	2%	F、H	115	135	95	90	70	6*12	3.3
ACR-5.5K-0.4SC	图 A	5.5	15	0.94	2%	F、H	115	135	95	90	70	6*12	3.5
ACR-7.5K-0.4SC	图 A	7.5	20	0.7	2%	F、H	115	135	95	90	70	6*12	3.7
ACR-11K-0.4SAL	图 B	11	22	0.47	2%	F、H	170	150	130	120(95)	63	6*15	4.3
ACR-15K-0.4SAL	图 B	15	30	0.36	2%	F、H	170	150	140	120(95)	76	6*15	4.3
ACR-18.5K-0.4SAL	图 B	18.5	50/37	0.28	2%	F、H	170	150	140	120(95)	76	6*15	4.5
ACR-22K-0.4SAL	图 B	22	60/44	0.24	2%	F、H	195	160	140	120(95)	72	6*15	4.5
ACR-30K-0.4SAL	图 B	30	80/60	0.18	2%	F、H	195	150	160	120(95)	92	6*15	5.8
ACR-37K-0.4SAL	图 B	37	75	0.156	2%	F、H	205	170	160	150(120)	92	11*18	7.2
ACR-45K-0.4SAL	图 B	45	90	0.117	2%	F、H	210	170	170	150	88	11*18	9.7
ACR-55K-0.4SAL	图 B	55	150/110	0.094	2%	F、H	210	170	170	150	88	11*18	10
ACR-75K-0.4SAL	图 B	75	150	0.07	2%	F、H	250	170	190	182(150)	98	11*18	13.8
ACR-110K-0.4SA	图 C	110	220	0.056	2%	F、H	250	230	190	214(182)	98	11*18	19.7
ACR-132K-0.4SA	图 C	132	290/265	0.048	2%	F、H	250	230	195	214(182)	103	11*18	21.7
ACR-160K-0.4SA	图 C	160	330	0.042	2%	F、H	250	240	195	214(182)	103	11*18	22
ACR-185K-0.4SA	图 C	185	390	0.036	2%	F、H	250	255	200	214(182)	108	11*18	25.8
ACR-200K-0.4SA	图 C	200	400	0.032	2%	F、H	290	290	230	243	125	11*18	32
ACR-220K-0.4SA	图 C	220	490/445	0.028	2%	F、H	290	300	230	243	125	12*20	34.2
ACR-250K-0.4SA	图 C	250	550/500	0.027	2%	F、H	290	300	250	243	140	12*20	38.2
ACR-280K-0.4SA	图 C	280	600/560	0.024	2%	F、H	290	300	250	243	140	12*20	40
ACR-300K-0.4SA	图 C	300	610	0.022	2%	F、H	290	300	250	243	140	12*20	41.6
ACR-315K-0.4SA	图 C	315	680/630	0.02	2%	F、H	290	300	250	243	140	12*20	41.6
ACR-355K-0.4SA	图 C	355	710	0.018	2%	F、H	290	325	250	243	140	12*20	44.5
ACR-380K-0.4SA	图 C	380	760	0.0175	2%	F、H	320	325	290	260	135	15*25	50
ACR-450K-0.4SA	图 C	450	1000/910	0.014	2%	F、H	320	370	290	260	135	15*25	56
ACR-550K-0.4SA	图 C	550	1115	0.0117	2%	F、H	320	370	320	260	160	15*25	71.8
ACR-630K-0.4SA	图 C	630	1260	0.0086	2%	F、H	320	415	320	260	160	15*25	85

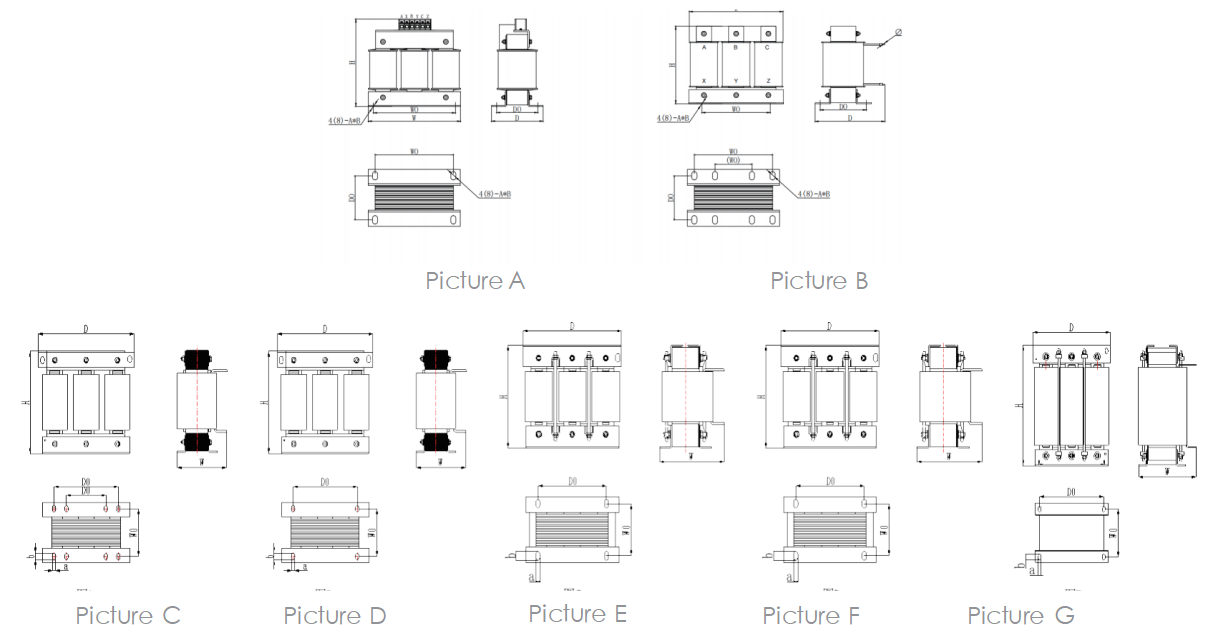

■ 产品尺寸图

交流输入电抗器 (A1铜系列)

电抗器型号	图号	适配功率	额定电流	电感量	压降	绝缘等级	W	H	D	W0±1.0	D0±2.0	A×B	重量
ACR-0005-2M80-0.4SC-A1	图A	1.5	5	2.8	1%	F、H	95	30	110	65	90	6*12	2.8
ACR-0007-2M00-0.4SC-A1	图A	2.2	7	2	1%	F、H	95	130	110	65	90	6*12	2.8
ACR-0010-1M40-0.4SC-A1	图A	3.7	10	1.4	1%	F、H	95	130	110	65	90	6*12	3.0
ACR-0015-0M94-0.4SC-A1	图A	5.5	15	0.94	1%	F、H	95	130	110	65	90	6*12	3.0
ACR-0020-0M70-0.4SC-A1	图A	7.5	20	0.7	1%	F、H	100	165	155	76	55/95	6*15	5.0
ACR-0030-0M47-0.4SC-A1	图A	11	30	0.47	1%	F、H	100	165	155	76	55/95	6*15	5.0
ACR-0040-0M36-0.4SC-A1	图A	15	40	0.36	1%	F、H	100	165	155	76	55/95	6*15	5.4
ACR-0050-0M28-0.4SC-A1	图A	18.5	50	0.28	1%	F、H	100	165	155	76	55/95	6*15	5.7
ACR-0060-0M24-0.4SC-A1	图B	22	60	0.24	1%	F、H	140	165	195	72	120	8.5*20	6.3
ACR-0080-0M18-0.4SC-A1	图B	30	80	0.18	1%	F、H	160	165	195	92	120	8.5*20	9.0
ACR-0090-0M16-0.4SC-A1	图B	37	90	0.16	1%	F、H	170	165	195	100	120	8.5*20	10.2
ACR-0120-0M12-0.4SC-A1	图B	45	120	0.12	1%	F、H	185	165	195	105	120	8.5*20	11.2
ACR-0150-094U-0.4SC-A1	图B	55	150	0.094	1%	F、H	185	165	195	105	120	8.5*20	12.2
ACR-0200-070U-0.4SC-A1	图B	75	200	0.07	1%	F、H	190	165	195	110	120	8.5*20	14.2
ACR-0250-056U-0.4SC-A1	图B	110	250	0.056	1%	F、H	195	185	235	122	140	10*22	18.7
ACR-0290-048U-0.4SC-A1	图C	132	290	0.048	2%	F、H	185	250	290	102	150/214	11*18	102
ACR-0330-042U-0.4SC-A1	图C	160	330	0.042	2%	F、H	185	250	290	102	150/214	11*18	102
ACR-0390-036U-0.4SC-A1	图C	185	390	0.036	2%	F、H	205	250	290	122	150/214	11*18	122
ACR-0490-028U-0.4SC-A1	图D	220	490	0.028	2%	F、H	224	265	320	134	243	11*18	134
ACR-0600-024U-0.4SC-A1	图E	280	600	0.024	2%	F、H	228	325	355	134	260	15*25	134
ACR-0660-022U-0.4SC-A1	图E	300	660	0.022	2%	F、H	228	325	355	134	260	15*25	134
ACR-0800-17U5-0.4SC-A1	图F	380	800	0.0175	2%	F、H	240	395	355	119	350	15*25	119
ACR-1000-014U-0.4SC-A1	图F	450	1000	0.014	2%	F、H	245	395	355	134	350	15*25	134
ACR-1200-11U7-0.4SC-A1	图F	550	1200	0.0117	2%	F、H	260	395	355	134	350	15*25	134
ACR-1600-08U6-0.4SC-A1	图G	630	1600	0.0086	2%	F、H	300	420	475	149	400	15*25	149

*备注：其他规格尺寸，可根据客户要求制造
