正弦波滤波器（SFR）

正弦波滤波器是在PWM变频器驱动下，其开关频率范围在2-8kHz之间仍提供正弦波输出电压。在变频器驱动应用中，这种滤波器可以消除电机绝缘失效问题并通过消除与变频器输出波形相关的高dv/dt来减少电磁干扰。改善电机的性能和寿命，增加变频器输出距离，可达3KM。为保护电线电缆，使用正弦波滤波器可防止长引线驱动电机的过电压问题。在其他能源应用下，比如风力发电机，逆变器将电力通过升压变压器还原到实用的配电系统，这种滤波器可以允许使用标准变压器。满载并在60Hz时给变压器输入的谐波电压畸变是5%的话，那么满载时给电机输入的谐波电压畸变一般就是5%。

在线询价

上一个下一个

详细内容 规格参数 产品包装

■ 产品概述

正弦波滤波器是在PWM变频器驱动下，其开关频率范围在2-8kHz之间仍提供正弦波输出电压。在变频器驱动应用中，这种滤波器可以消除电机绝缘失效问题并通过消除与变频器输出波形相关的高dv/dt来减少电磁干扰。改善电机的性能和寿命，延长变频器输出距离，最长可达3KM。为保护电线电缆，使用正弦波滤波器可防止长引线驱动电机的过电压问题。在其他能源应用下，比如风力发电机，逆变器将电力通过升压变压器还原到实用的配电系统，这种滤波器可以允许使用标准变压器。满载并在60Hz时给变压器输入的谐波电压畸变是5%的话，那么满载时给电机输入的谐波电压畸变一般就是5%。

■ 产品应用

将变频器输出的PWM波转换成正弦波
降低电机的涡流损耗以及电机噪声
减少输出电缆上和电机中的脉冲电流，延长电机寿命
可在变频器与电机间使用更长的电缆联线
减小对外的辐射，在一定场合可以使用非屏蔽电缆，降低了对现场布线的要求
有效防止高dv/dt、过电压、电机过热和涡流损耗造成的电机提前损坏

■ 技术规格

工作电压：220VAC-690VAC
工作电流：15A-1500A
工作频率：50/60Hz.
载波频率：2K-8K
绝缘等级：class F，H
压降：8%-12%
电压谐波畸变失真THD≤5%
空载电流≤8%
使用环境：-10…+45℃，额定值不会降低。可达+55℃，在45℃以上，每升高1℃，额定电流降低2%
防护等级：IP00-IP22
电流：1.5×额定电流，持续60S
噪音：≤65dB
温升：≤70K
抗电强度：铁芯-绕组3000VAC/50Hz/5mA/10S无飞狐击穿（工厂测试）
绝缘电阻：1000VDC绝缘阻值≥100MΩ
海拔高度不超过2000米
运行环境温度-25℃~+45℃，相对湿度不超过90%
周围无有害气体，无易燃易爆物品
周围环境应有良好的通风条件，如装在柜内，应加装通风设备

■ 执行标准

IEC289: 1987 Reactor
GB10229-88 Reactor (eqvIEC289: 1987)
JB9644-1999 Reactors used for semiconductor electrical driving

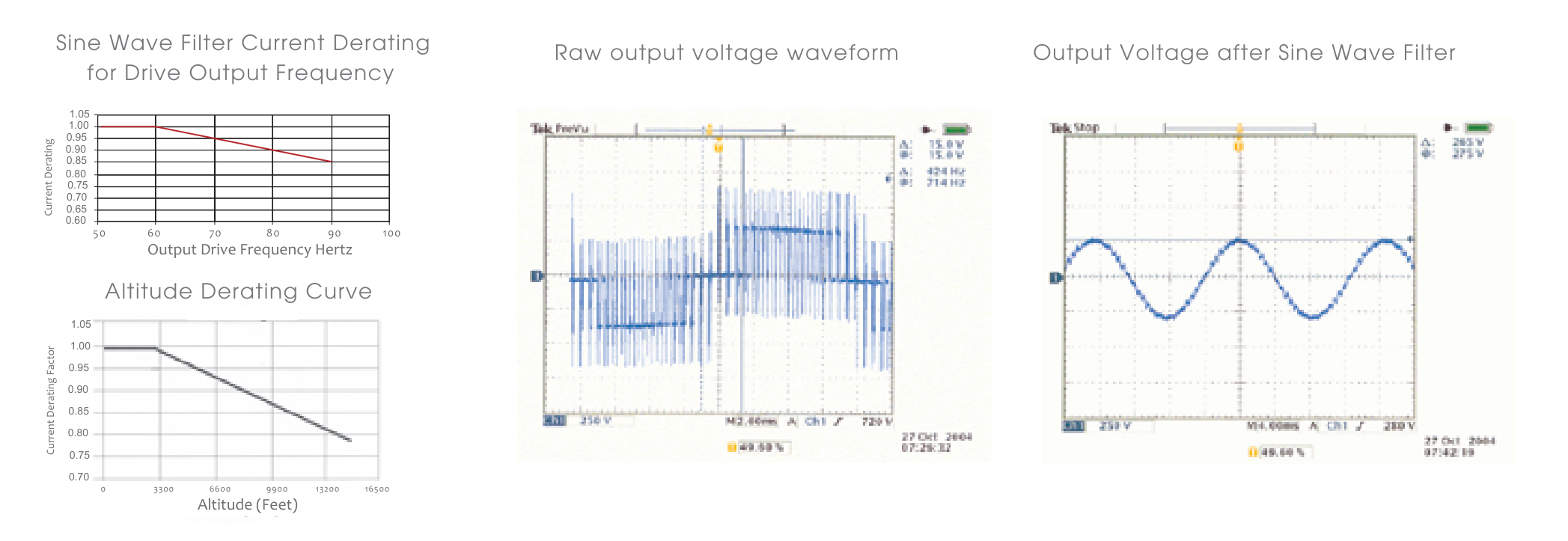

分类四 3.1.png

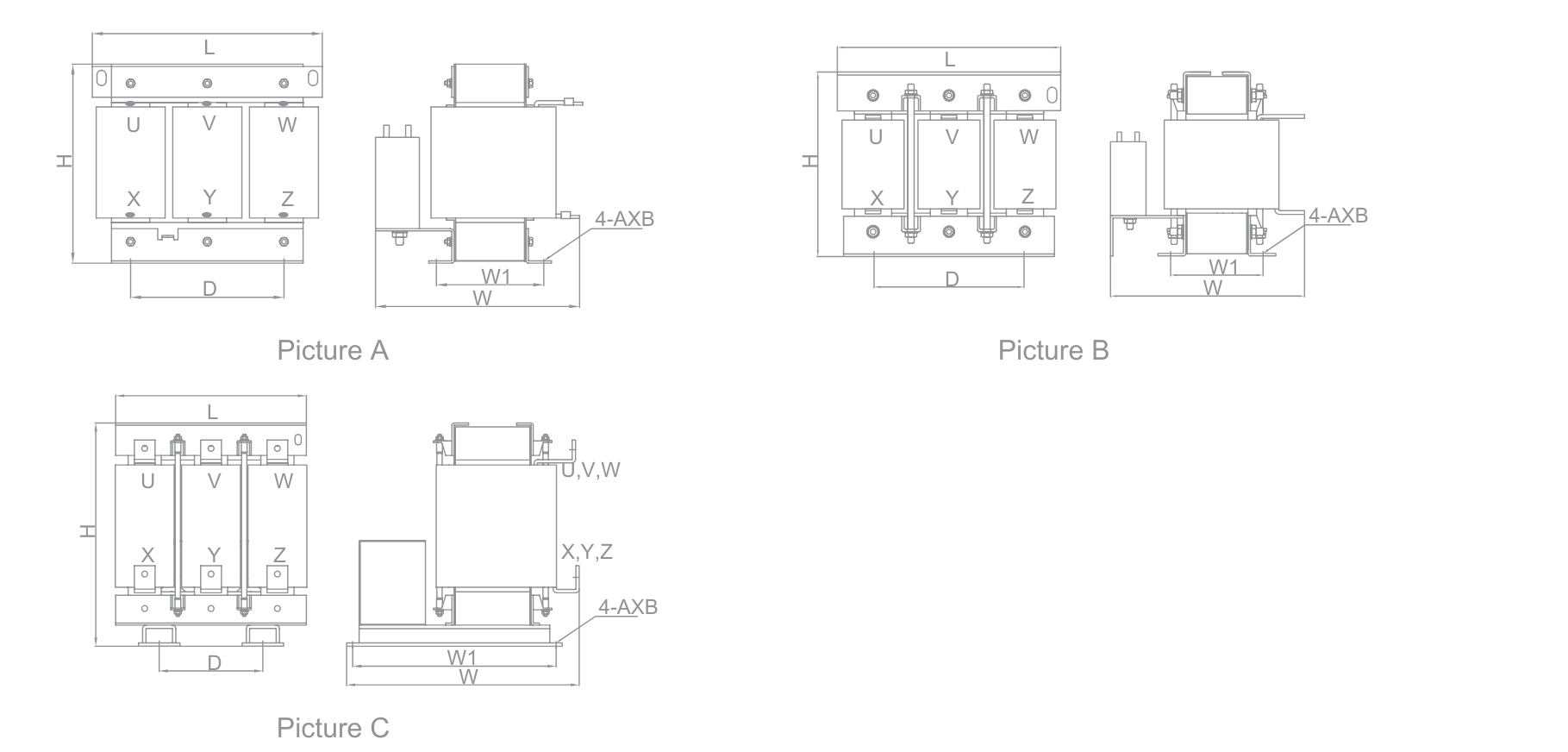

■ 产品尺寸图

分类四 3.2.png

滤波器型号	适配功率 (KW)	图号	额定电流（A)	绝缘等级	尺寸 L±5	W	H	W1±2	D±2	A*B
SFR–0015-0.4SA	5.5	图A	15	H	245	245	220	96	182	11*18
SFR–0020-0.4SA	7.5	图A	20	H	245	250	220	106	182	11*18
SFR–0030-0.4SA	11	图A	30	H	245	260	220	116	182	11*18
SFR–0040-0.4SA	15	图A	40	H	290	270	230	127	214	11*18
SFR–0050-0.4SA	18.5	图A	50	H	290	270	260	127	214	11*18
SFR–0060-0.4SA	22	图A	60	H	320	270	280	139	243	12*20
SFR–0080-0.4SA	30	图A	80	H	320	270	280	139	243	12*20
SFR–0090-0.4SA	37	图A	90	H	320	280	280	149	243	12*20
SFR–0120-0.4SA	45	图B	120	H	375	330	315	164	260	15*25
SFR–0150-0.4SA	55	图B	150	H	375	345	350	174	260	15*25
SFR–0200-0.4SA	75	图B	200	H	405	375	350	194	260	15*25
SFR–0250-0.4SA	110	图B	250	H	405	450	355	214	260	15*25
SFR–0290-0.4SA	132	图B	300	H	435	450	385	205	350	15*25
SFR–0330-0.4SA	160	图B	360	H	435	450	435	205	350	15*25
SFR–0390-0.4SA	185	图B	450	H	435	460	430	215	350	15*25
SFR–0490-0.4SA	220	图C	50	H	480	580	560	460	300	15*25
SFR–0600-0.4SA	280	图C	600	H	480	600	560	480	300	15*25
SFR–0660-0.4SA	315	图C	660	H	480	620	560	500	300	15*25
SFR–0800-0.4SA	380	图C	800	H	680	510	585	315	360	15*25
SFR-1000-0.4SA	450	图C	900	H	680	490	640	295	360	15*25
SFR–1200-0.4SA	500	图C	1200	H	680	510	610	315	360	15*25
SFR–1500-0.4SA	630	图C	1500	H	680	490	660	295	360	15*25

*备注：其他规格尺寸，可根据客户要求制造

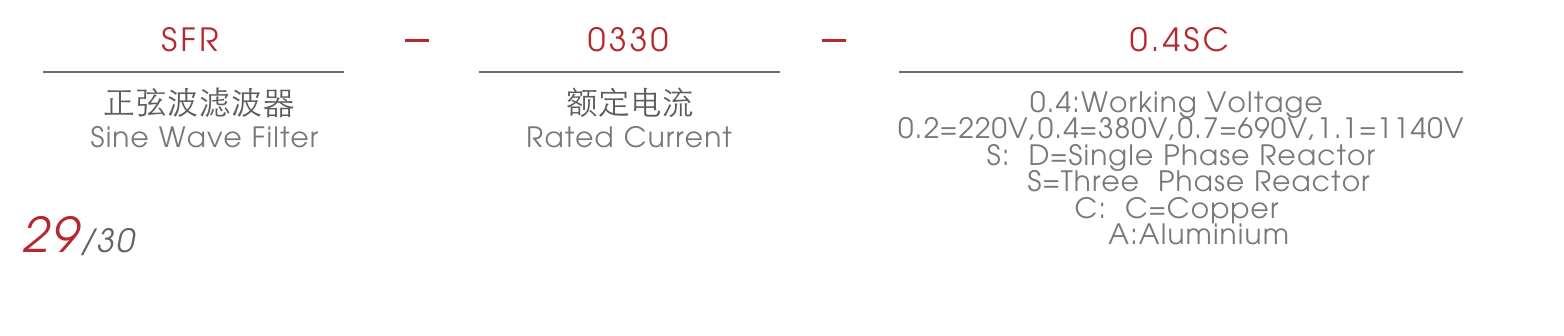

■ 成品识别码
分类四 3.3.png
