具有高衰减性能的通用滤波器具有良好的共模差模滤波性能广泛应用于开关电源，UPS，变频逆变等场合
■ 产品概述
具有高衰减性能的通用滤波器
具有良好的共模差模滤波性能
广泛应用于开关电源，UPS，变频逆变等场合
超过50A一定要确保接地良好，否则有点击危险
医用型的滤波器后缀为A
■ 技术参数
额定电压：250VAC
工作频率：0~60Hz
额定电流：3A~200A
高压测试：P/N-E 2000VAC/2sec OP-N 1100VDC/2sec
温度范围：-25℃~85℃（25/85/21)
设计依据：IEC/EN 60939
典型滤波频率：150kHz~30MH
■ 典型应用
电气和电子设备
消费品
家庭设备
电子数据处理设备
（25/85/21)5.办公自动化和数据通信设备
电磁环境恶劣且需要高性能滤波滤波器

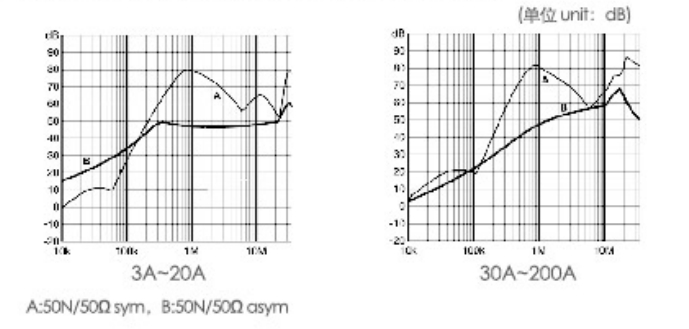

■ 输入滤波器插入损耗
■ 滤波器选型
滤波器型号
额定电流
漏电流
能量损耗
通用型
医用型
RFD2B3N01
RFD2B3N01A
3
0.87
0.074
2.3
RFD2B6NO1
RFD2B6NO1A
6
3.2
RFD2810N01
RFD2B10N01A
10
3.8
RFD2B16N01
RFD2B16NO1A
16
4.7
RFD2B20N01
RFD2B20NO1A
20
5.6
RFD2B30N05
RFD2B30NO5A
30
8.5
RFD2B50NO5
RFD2B5ONO5A
50
1.75
13.3
RFD2B100N05
RFD2B100NO5A
100
30.2
RFD2B200N05
RFD2B200N05A
200
3.5
46.9

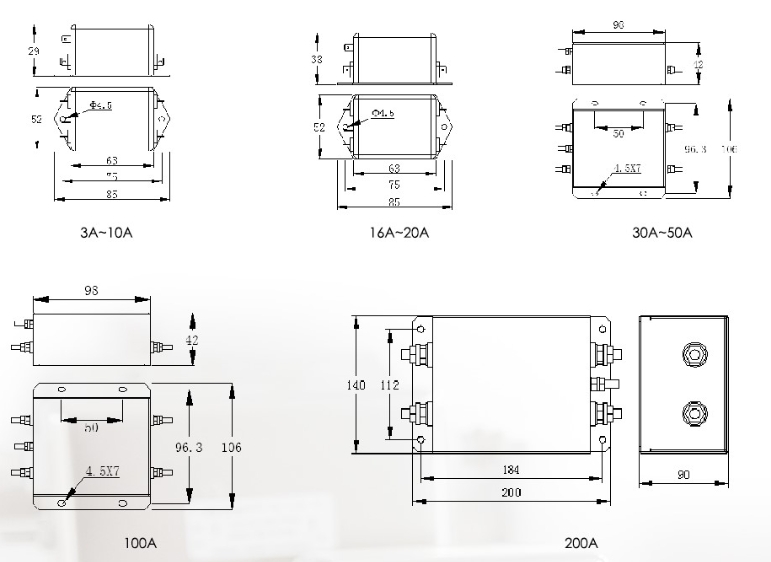

■ 滤波器尺寸图
