中频正弦波滤波器 ( IFSFR )

正弦波滤波器是在PWM变频器驱动下，其开关频率范围在2 – 8kHz之间仍提供正弦波输出电压。在变频器驱动应用中，这种滤波器可以消除电机绝缘失效问题并通过消除与变频器输出波形相关的高dV/dT来减少电磁干扰, 改善电机的性能和寿命，延长变频器输出距离，长可达3KM。为保护电线电缆，使用正弦波滤波器可防止长引线驱动电机的过电压问题。在其他能源应用下，比如风力发电机，逆变器将电力通过升压变压器还原到实用的配电系统,这种滤波器可以允许使用标准变压器。满载并在60Hz时给变压器输入的谐波电压畸变值是5%的话，那么满载时给电机输入的谐波电压畸变一般就是5%。

在线询价

上一个下一个

详细内容 规格参数 产品包装

■ 产品概述

■ 技术规格

电压:400V(500V MAX)
运行频率:0~1000Hz
开关频率:8~16kHz
压降:8% MAX .
温升:<105K
绝缘等级:CLASSH(180℃)
耐电压:3.0kV AC 50/60HZ 60SEC
绝缘阻抗:>100MOHM @DC1000V
噪音:<83dB
电机电缆长度:2000m
谐波电压畸变:<5
防护等级: IP00
海拔高度:<1000M .
环境温度:-25℃~+45℃
MTBF:>300,000H
冷却方式:AF

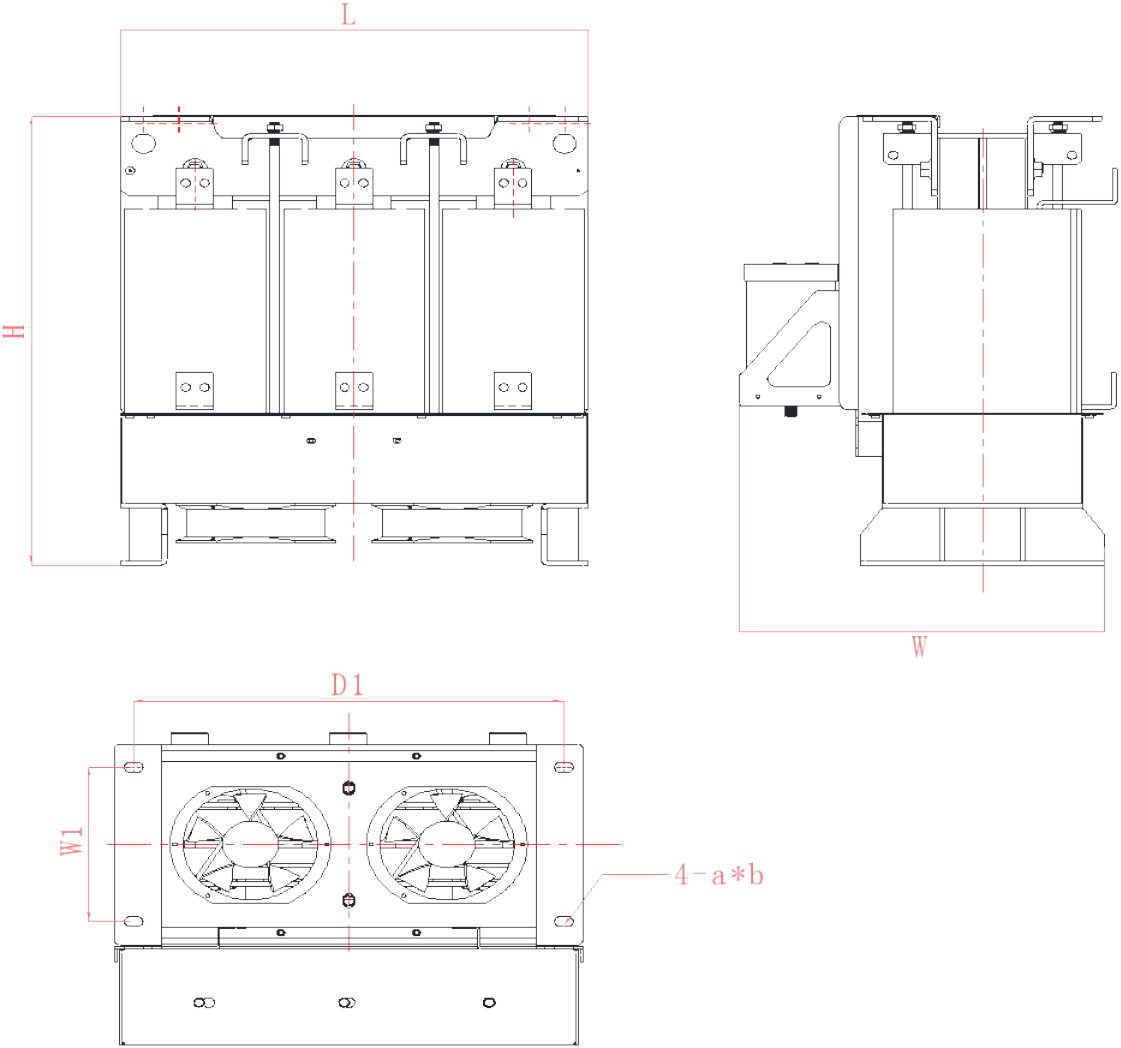

■ 产品尺寸图

分类四 4.1.png

滤波器型号	材质	适配功率	额定输出电流	参考电机频率	绝缘等级	载波频率	电感	L(max)	H(max)	W(max)	W1±1	D1±2	A*B	重量
IFSFR-0075-0M26-0.4SA	AL	37	75	400-500	F、H	≤6K	0.26	320	430	330	150	300	13*20	40
IFSFR-0092-0M22-0.4SA	AL	45	92	400-500	F、H	≤6K	0.22	320	430	330	150	300	13*20	45
IFSFR-0115-0M17-0.4SA	AL	55	115	400-500	F、H	≤6K	0.17	350	450	350	160	310	13*20	50
IFSFR-0150-0M13-0.4SA	AL	75	150	400-500	F、H	≤6K	0.13	400	500	380	180	345	13*20	62
IFSFR-0180-0M11-0.4SA	AL	90	180	400-500	F、H	≤6K	0.11	400	500	380	180	345	13*20	70
IFSFR-0215-0M11-0.4SA	AL	110	215	400-500	F、H	≤6K	0.11	400	550	380	200	345	13*20	90
IFSFR-0260-0M11-0.4SA	AL	132	260	400-500	F、H	≤6K	0.11	400	550	380	200	345	13*20	100
IFSFR-0305-0M11-0.4SA	AL	160	305	400-500	F、H	≤6K	0.11	500	610	435	200	460	13*20	125
IFSFR-0340-070U-0.4SA	AL	185	340	400-500	F、H	≤6K	0.07	500	590	435	200	460	13*20	120
IFSFR-0380-070U-0.4SA	AL	200	380	400-500	F、H	≤6K	0.07	500	680	435	200	460	13*20	140
IFSFR-0425-045U-0.4SA	AL	220	425	400-500	F、H	≤6K	0.045	500	630	435	200	460	13*20	130
IFSFR-0480-045U-0.4SA	AL	250	480	400-500	F、H	≤6K	0.045	500	685	435	200	460	13*20	140
IFSFR-0530-050U-0.4SA	AL	280	530	300-500	F、H	≤6K	0.05	500	720	465	220	460	13*20	165
IFSFR-0600-045U-0.4SA	AL	315	600	400-600	F、H	≤6K	0.045	500	780	465	220	460	13*20	190
IFSFR-0650-030U-0.4SA	AL	355	650	400-600	F、H	≤6K	0.03	500	700	500	200	460	13*20	150
IFSFR-0720-025U-0.4SA	AL	400	720	400-600	F、H	≤6K	0.025	500	780	500	200	460	13*20	165
IFSFR-0820-022U-0.4SA	AL	450	820	400-600	F、H	≤6K	0.022	500	800	500	200	460	13*20	195
IFSFR-0860-022U-0.4SA	AL	500	860	400-600	F、H	≤6K	0.022	500	800	500	200	460	13*20	205

*备注：其他规格尺寸，可根据客户要求制造
