440V变频器专用滤波器（RFI) 价格：元

440V变频器专用滤波器

在线询价
上一个 下一个
详细内容 规格参数 产品包装

■  产品概述

  1. 降低变频器对电网的传导干扰

  2. 在150KHz~30MHz范围内拥有优越的插入衰减表现

  3. 端子系列采用紧凑超薄设计

  4. 提高整个系统可靠性

  5. N99为使用铜牌接头，其他为端子

  6. 端子为铜排以及后缀P系列的滤波器为高泄漏电流，适合过证测试使用，但不适用于有漏电保护器场合。

  7. 铜排以及后缀P系列的滤波器在电网电压不平衡及电容精度造成大漏电流为33mA（400VAC/50Hz）

■   技术参数

  1. 额定电压：400/250VAC

  2. 工作频率：50Hz

  3. 额定电流：10A~2500A

  4. 高压试验：P-E 2100VDC/2sec

  5. 温度范围：-25℃~100℃（25/100/21)

  6. 设计依据：IEC/EN 60939、UL 1283

  7. 典型滤波频率：150kHz~30MHz

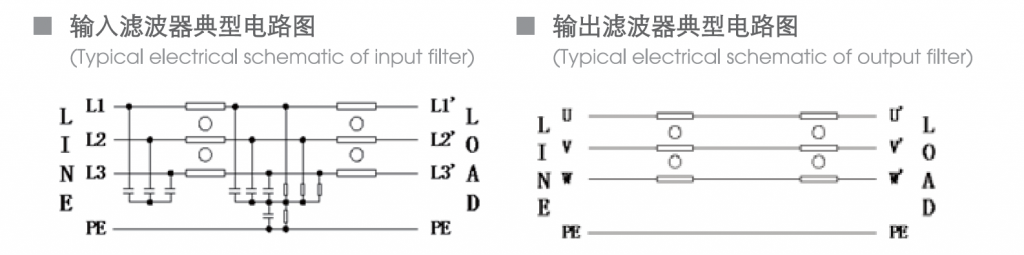

    分类四 6.1.png


■  典型应用

  1. 三相调速电机驱动，伺服驱动，变频器及逆变器

  2. 能量转换装置，如机器及自动化设备

  3. 空调设备，电梯，电力供应，UPS，注塑机

  4. 风能，太阳能等新能源逆变系统



■  滤波器选型表

功率（KW）

额定电压（VAC）

输入滤波器

输出滤波器

额定电流（A）

端子代码

5.5

440

RFI4C10N6/RFI4C10N6P

RFO4C10N6

10

-N6

7.5

440

RFI4C20N6/RFI4C20N6P

RFO4C20N6

20

-N6

15

440

RFI4C30N10/RFI4C30N10P

RFO4C30N10

30

-N10

18.5

440

RFI4C40N10/RFI4C40N10P

RFO4C40N10

40

-N10

22

440

RFI4C50N16/RFI4C50N16P

RFO4C50N16

50

-N16

30

440

RFI4C65N16/RFI4C65N16P

RFO4C65N16

65

-N16

37

440

RFI4C80N35/RFI4C80N35P

RFO4C80N35

80

-N35

45

440

RFI4C100N35/RFI4C100N35P

RFO4C100N35

100

-N35

55

440

RFI4C130N50/RFI4C130N50P

RFO4C130N50

130

-N50

90

440

RFI4C180N95/RFI4C180N95P

RFO4C180N95

180

-N95

75

440

RFI4C150N99

RFO4C150N99

150


110

440

RFI4C200N99

RFO4C200N99

200


132

440

RFI4C250N99

RFO4C250N99

250


160

440

RFI4C320N99

RFO4C320N99

320


220

440

RFI4C400N99

RFO4C400N99

400


315

440

RFI4C600N99

RFO4C600N99

600


400

440

RFI4C800N99

RFO4C800N99

800


560

440

RFI4C1000N99

RFO4C1000N99

1000


900

440

RFI4C1600N99

RFO4C1600N99

1600


1320

440

RFI4C2500N99

RFO4C2500N99

2500

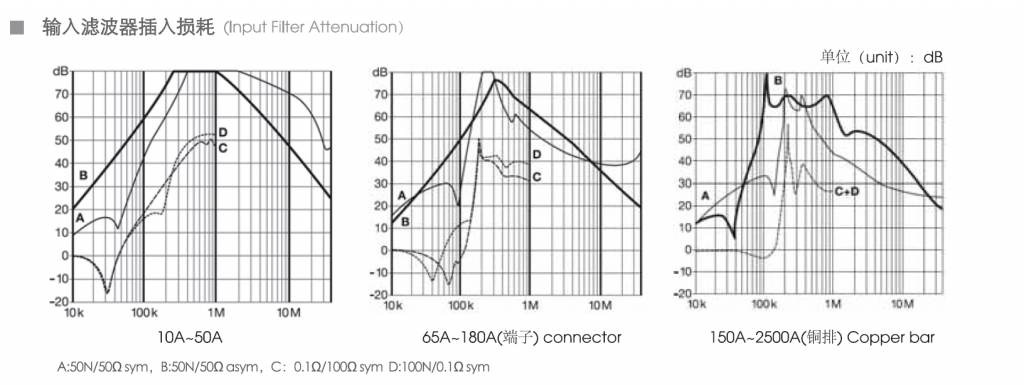

分类四 6.2.png

■  滤波器输入输出端子接线范围及扭矩选择


-N6

-N10

-N16

-N35

-N50

-N95

多股软线/mm²

0.5~6

0.5~10

1~16

10~35

16~50

25~95

美标线规

AWG8-26

AWG6-24

AWG4-20

AWG2-8

AWG6-1/0

AWG4-4/0

推荐扭矩

1.36

1.36

2.71

4.41

4.41

19.2

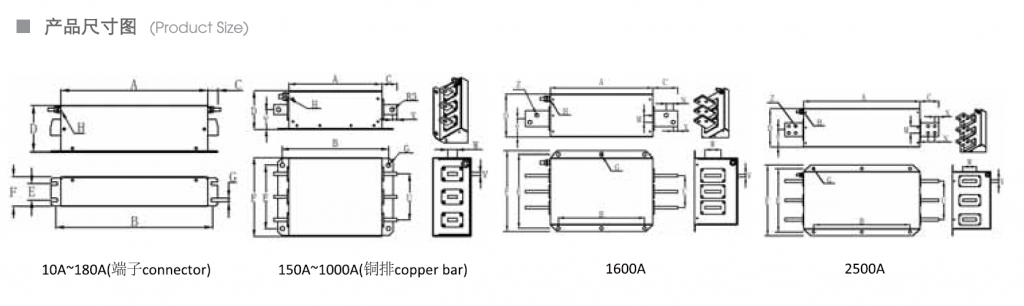

分类四 6.3.png


电流(A）/代号

A

B

C

D

E

F

G

H

M

N

U

V

W

X

Y

Z

10

168

180

15.5

75

20

40

4.5

M5









20

220

235

15.5

75

25

45

5.5

M5









30~40

240

255

35

85

30

50

5.5

M5









50~65

220

235

35

90

60

85

5.5

M6









80~100

240

255

38.5

140

60

85

6.5

M8









130

240

255

48.5

150

65

95

6.5

M8









180

350

365

50

170

102

120

6.5

M8









150~250

240

275

40

100

165

205

11.5

M10



120

3

20

10

51.5

9

320








M10



120

6

25

12.5

51.5

11

400








M10



120

6

25

12.5

51.5

11

600








M10



120

8

25

12.5

51.5

11

800

310

345

50

130

155

205

11.5

M10



120

6

40

20

68.5

13.5

1000








M10



120

8

40

20

68.5

13.5

1600

400

340

93

160

275

300

12.5

M12

26

26

120

10

60

17

68

14

2500

600

500

98

200

330

370

14.5

M12

35

35

200

15

70

20

90

14
