■ 产品概述
有效抑制伺服放大器电源侧或输出测产生的无线电干扰，也可抑制高频漏电流（零相电流）。在0.5MHz-5MHz范围尤其有效。
■ 引用标准
备注:本产品符合UL94V-0认定的数值(耐热温度130℃)，本产品不含有层破坏物质ODC，在制造过程中也没有使用臭氧层破坏物质ODC

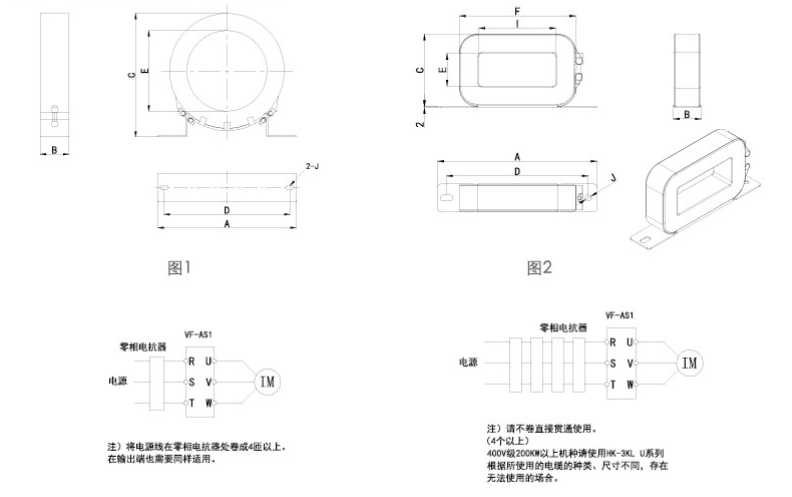

■ 参数尺寸
品名 | 尺寸(mm) | AE(mm²)TYP | Lm(mm)TYP | 质量(g)TYP | 图号 | AL值(UH/N2) |
A(±1.0) | B(±1.0) | C max | D(±1.0) | E(±1.0) | J | 10KHz | 100KHz |
RF-BFSO1 | 65 | 15 | 42 | 50 | 18.3 | 6.5*11 | 121 | 78.1 | 60 | 图1 | 13.8~23.1 | 18.5+30% |
RF-BFSO2 | 65 | 20 | 47 | 50 | 22 | 6.5*11 | 175 | 91.7 | 98.4 | 16.1~26.8 | 21.5±30% |
RF-BFSO3 | 80 | 19 | 57 | 65 | 30 | 6.5*11 | 186 | 120 | 140 | 17.0~28.4 | 17.4±30% |
RF-BFSO4 | 110 | 25 | 70 | 95 | 38 | 6.5*11 | 305 | 152 | 280 | 13.1~24.3 | 22.7±30% |
RF-BFSO5 | 135 | 20 | 88 | 115 | 40 | 6.5*11 | 384 | 174 | 425 | 12.4~20.8 | 16.6±30% |
RF-BFSO6 | 170 | 18 | 115 | 155 | 65 | 6.5*11 | 371 | 260 | 400 | 8.5~14.1 | 11.3±30% |
品名 | 尺寸(mm) | AE(mm²)TYP | Lm(mm)TYP | 质量(g)TYP | 图号 | AL值(UH/N2) |
A(±1.0) | B(±1.0) | C max | D(±1.0) | E(±1.0) | F(±1.0) | I(±1.0) | J | 10KHz | 100KHz |
RF-BFLO1 | 50 | 25.5 | 44.3 | 40 | 222 | 25 | 8.4 | 中5 | 212 | 89 | 115 | 图2 | 4.5~7.5 | 6.0±30 |
RF-BFLO2 | 160 | 25.4 | 106.6 | 140 | 240 | 114.2 | 63.4 | 6.5*11 | 645 | 308 | 1200 | 3.8~6.3 | 5.0±30% |
RF-BFLO3 | 180 | 30 | 85 | 160 | 37 | 130 | 86 | 6.5*11 | 647 | 314 | 1450 | 3.6~6.0 | 4.8±30% |
RF-BFLO4 | 220 | 40 | 125 | 190 | 59 | 160 | 101 | 8.5*14 | 1200 | 421 | 3100 | 5.2~8.6 | 6.9+30 |
RF-BFLO5 | 250 | 39 | 145 | 220 | 60 | 190 | 113.2 | 8.5*14 | 1548 | 497 | 4200 | 5.3~8.8 | 7.0±30% |
RF-BFLO6 | 310 | 40 | 166 | 280 | 78 | 240 | 160 | 8.5*14 | 1577 | 597 | 5000 | 4.4~7.3 | 5.8+30% |
备注：本产品符合UL94V-0认定的数值（耐热温度130℃），本产品不含有臭氧层破坏物质ODC，在制造过程中也没有使用臭氧层破坏物质ODC
