dv/dt滤波器（VTR）

PWM逆变器直接驱动电机时会产生较高dv/dt的共模电压，并由此产生轴承电流和共模漏电流以及严重的电磁干扰（EMI）。特别是当逆变器通过长线电缆与电机连接时，由于电缆中分布参数的影响，会在电机端产生电压反射现象，从而在电机端会产生2倍以上的过电压，导致线圈绝缘失败。howcore的dv/dt滤波器降低电机电缆传输线效应电压的增大而衰减率，减少在电机端子上所发生的峰值电压。

在线询价

上一个下一个

详细内容 规格参数 产品包装

■ 产品概述

■ 产品应用

dv/dt滤波器是设计用于保护电机的滤波器，由于变频器与电机之间运行电缆过长会引起对电机生毁灭性影响峰值电压。电缆的长度取决于用在变频器中的电力半导体的开关次数和电机的大小，如果点看短到2.5米则会导致电机承受的峰值电压超过电机绝缘系统的额定值。然而，如果电缆太长则问题更大，在这种情况下就需要用dv/dt滤波器来保护电机不受峰值电压的毁灭性影响。

■ 技术规格

工作电压：400VAC-1140VAC
额定电流：5~500A
频率：50-60Hz
防护等级：IP00-IP20
绝缘等级：class F，H
使用环境：-10…+45℃，额定值不会降低。可达+55℃，在45℃以上，每升高1℃，额定电流降低2%
电缆长度：＜300m
过载电流：1.5×额定电流，持续60S
噪音：≤65dB
温升：≤70K
抗电强度：铁芯-绕组3000VAC/50Hz/5mA/10s无飞狐击穿（工厂测试）
绝缘电阻：1000VDC绝缘阻值≥100MΩ
海拔高度不超过2000米
运行环境温度-25℃~+45℃，相对湿度不超过90%
周围无有害气体，无易燃易爆物品
周围环境应有良好的通风条件，如装在柜内，应加装通风设备

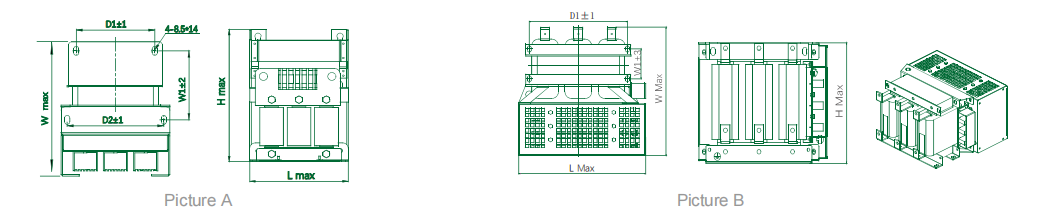

■ 产品尺寸图

380V滤波器型号	适配功率		图号	额定电流	绝缘等级			尺寸 Dimension(±5mm)
TYPE	Power(kw)		Picture	RatedCurrent（A）	Insulation Class			L(max) W(max) H(max) W1±2 D1±2 D2±2 A*B

VTR-0005-0.4SC	2.2		图 A Picture A	5	F,H	200		235		270		68 55/95		160		8.514/615
VTR-0010-0.4SC	3.7-4.5			10	F,H	200		235		270		68 55/95		160		8.514/615
VTR-0015-0.4SC	5.5			15	F,H	200		240		270		104 130		160		8.5*14
VTR-0020-0.4SC	7.5			20	F,H	200		240		270		120 130		160		8.5*14
VTR-0030-0.4SA	11			30	F,H	240		240		320		115 150		200		8.5*14
VTR-0040-0.4SA	15			40	F,H	240		250		320		135 150		200		8.5*14
VTR-0050-0.4SA	18.5			50	F,H	240		260		325		135 150		200		8.5*14
VTR-0060-0.4SA	22			60	F,H	240		260		330		143 150		200		8.5*14
VTR-0080-0.4SA-YT	30			80	F,H	355		370		255		73 245		245		11*18
VTR-0090-0.4SA-YT	37			90	F,H	355		370		255		73 245		245		11*18
VTR-0120-0.4SA-YT	45		图 B Picture B	120	F,H	390		385		230		83 280		280		11*18
VTR-0150-0.4SA-YT	55			150	F,H	390		400		285		103 280		280		11*18
VTR-0200-0.4SA-YT	75			200	F,H	390		385		285		87 280		280		11*18
VTR-0250-0.4SA-YT	90/110			250	F,H	370		385		300		87 280		280		11*18
VTR-0290-0.4SA-YT	132			290	F,H	370		385		300		87 280		280		11*18
VTR-0330-0.4SA-YT	160			330	F,H	440		400		300		97 280		280		11*18
VTR-0390-0.4SA-YT	185			390	F,H	440		410		300		107 280		280		11*18
VTR-0490-0.4SA-YT	220/250			490	F,H	370		410		400		97 280		280		11*18
备注：其他规格尺寸，可根据用户要求制造。 Remark： Dimension can be customization
690V滤波器型号 reactor Type		适配功率 Power (KW)		图号 Picture NO.	额定电流 Rated Current （A）		绝缘等级 Insulation Class		尺寸 Dimension
									L(max)		W(max)		H(max) W1±2		D±2		A*B
VTR-0080-0.7SA		75		图B	80		F		330		290		410 200		280		11*18
VTR-0090-0.7SA		90			90		F		330		290		410 200		280		11*18
VTR-0120-0.7SA		110			120		F		380		340		400 250		330		11*18
VTR-0150-0.7SA		132			150		F		340		390		420 250		265		12*20
VTR-0215-0.7SA		160-200			215		F		340		390		450 250		265		12*20
VTR-0250-0.7SA		220			250		F		350		390		460 250		280		12*20
VTR-0330-0.7SA		250-300			330		F		350		400		500 250		280		12*20
VTR-0390-0.7SA		315-380			390		F		370		390		480 250		300		12*20
VTR-0410-0.7SA		400			410		F		420		445		520 320		350		15*25
VTR-0490-0.7SA		450			575		F		460		445		520 320		390		15*25
VTR-0575-0.7SA		560			575		F		460		445		550 320		390		15*25
VTR-0810-0.7SA		710-800			810		F		510		485		560 320		430		15*25
VTR-1000-0.7SA		900-1000			1000		F F F						柜机结构				15*25
VTR-1200-0.7SA		1100-1200			1200												15*25
VTR-1400-0.7SA		1300-1400			1400												15*25

■ 执行标准

JB9644-1999 Reactors used for semiconductor electrical driving

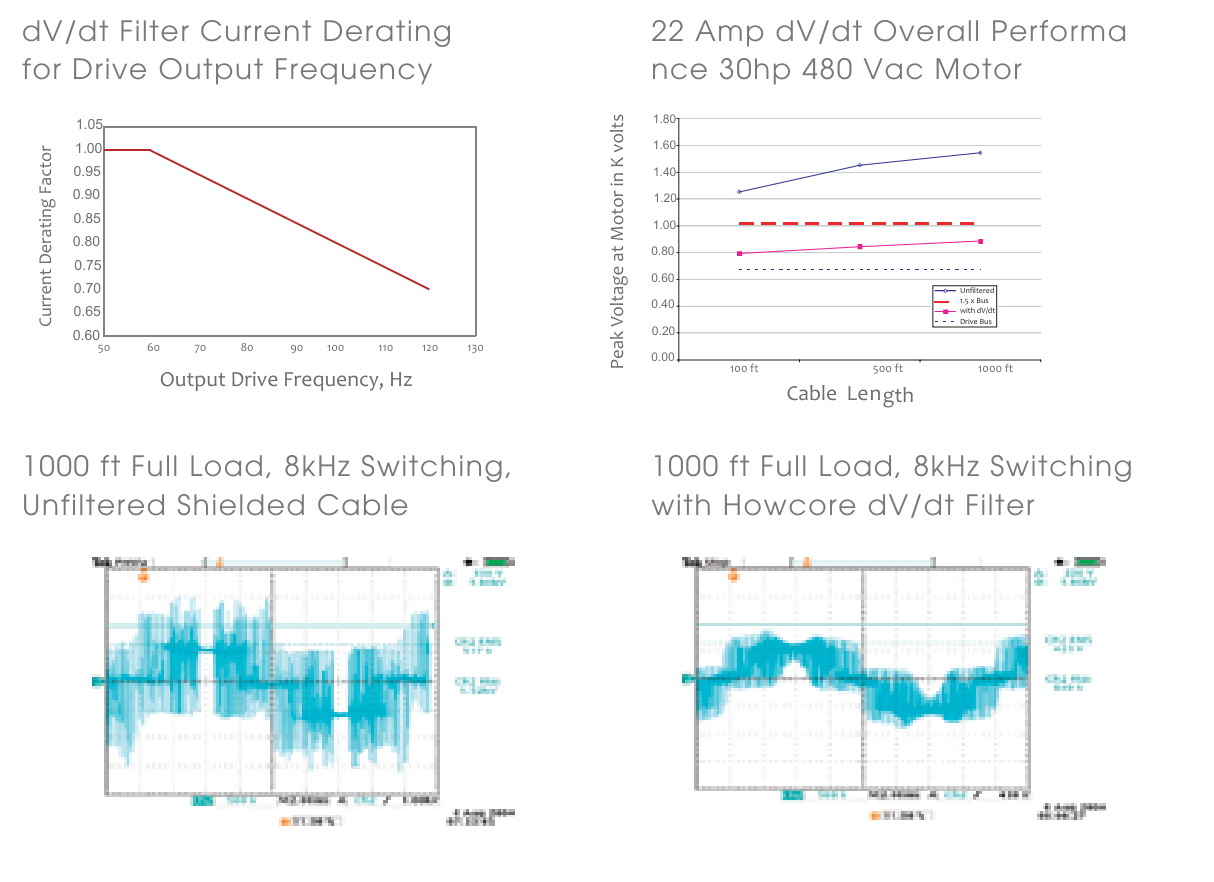

分类四 2.2.png

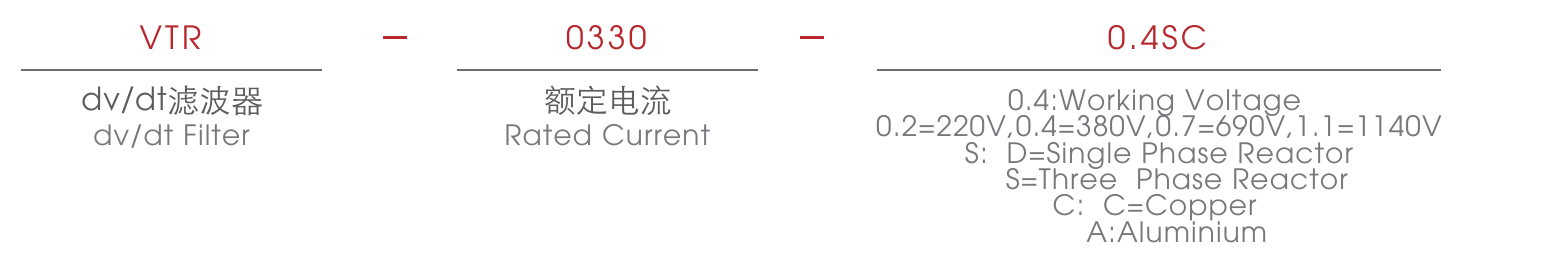

■ 成品识别码

分类四 2.3.png

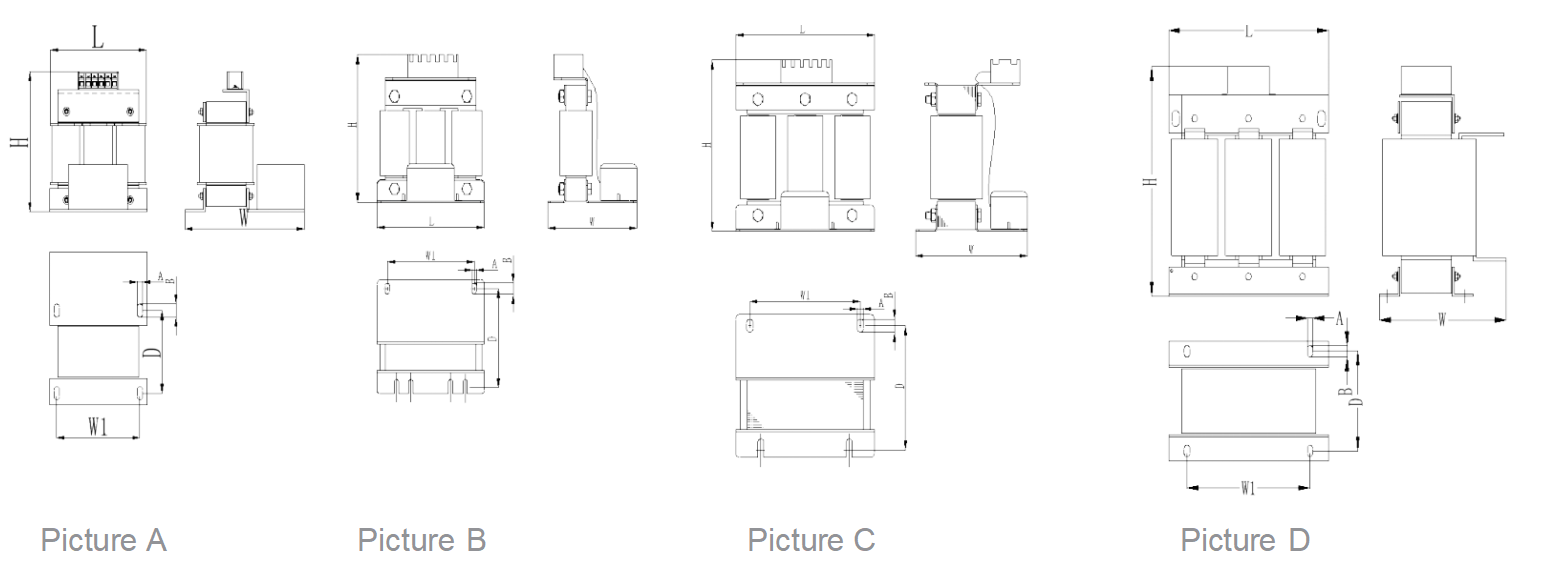

■ 产品尺寸图

380-480VDUDT滤波器 (T1)

型号	材质	适配功率	图号	额定电流	绝缘等级	L(max)	W(max)	H(max)	W1±2	D1±2	A*B	重量
VTR-0005-0.4SC(100)	CU铜线	1.1-1.5	图 A	5	F	110	130	130	90	70	6*11	2.3
VTR-0010-0.4SC(100)	CU铜线	2.2-4	图 A	10	F	110	130	135	90	70	6*11	2.5
VTR-0020-0.4SC(100)	CU铜线	5.5-7.5	图 A	20	F	110	130	130	90	70	6*11	2.65
VTR-0030-0.4SC(100)	CU铜线	11	图 B	30	F	155	155	170	120	100	6*12	3.4
VTR-0040-0.4SC(100)	CU铜线	15	图 B	40	F	155	155	170	120	100	6*12	3.6
VTR-0050-0.4SC(100)	CU铜线	15-22	图 B	50	F	155	165	170	120	110	6*12	5.2
VTR-0075-0.4SA(100)	AL线	30	图 C	75	F	190	165	205	150	130	8.5*14	8
VTR-0110-0.4SA(100)	AL线	37-45	图 C	110	F	190	190	205	150	150	8.5*14	10
VTR-0200-0.4SA(100)	AL线	75-90	图 D	200	F	230	180	275	180	98	11*18	15
VTR-0250-0.4SA(100)	AL线	110	图 D	250	F	250	175	270	182	98	11*18	17
VTR-0330-0.4SA(100)	AL线	110-132	图 D	330	F	290	200	320	214	107	11*18	25
VTR-0390-0.4SA(100)	AL线	160-200	图 D	390	F	290	200	315	214	107	11*18	30
VTR-0490-0.4SA(100)	AL线	250	图 D	490	F	290	200	315	214	107	11*18	35
VTR-0800-0.4SA(100)	AL线	315-400	图 D	800	F	320	250	385	243	140	11*18	55

最大电缆长度： 100m内，非屏蔽.

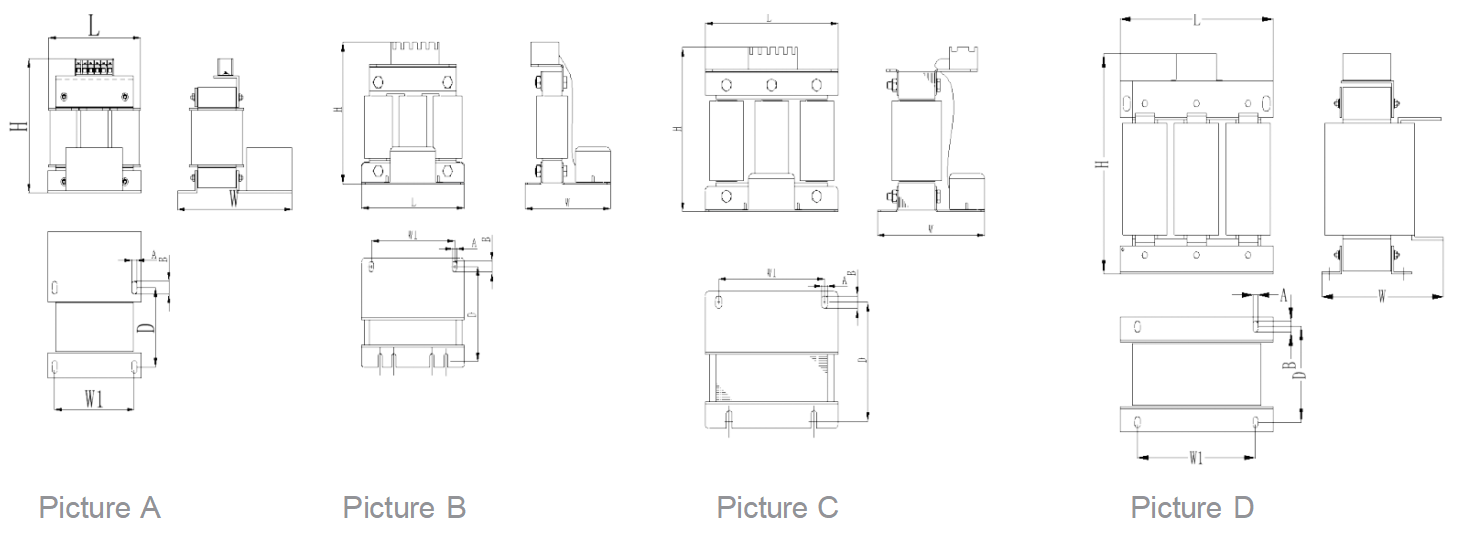

■ 产品尺寸图

分类四 2.5.png

380-480VDUDT滤波器 (T2)

型号	材质	适配功率	图号	额定电流	绝缘等级	L(max)	W(max)	H(max)	W1±2	D1±2	A*B	重量
VTR-0005-0.4SC（200）	CU铜线	2.2	图 A	5	F	110	140	130	90	70	6*11	3
VTR-0010-0.4SC（200）	CU铜线	3.7-4.5	图 A	10	F	110	140	135	90	70	6*11	3.8
VTR-0015-0.4SC（200）	CU铜线	5.5	图 B	15	F	155	140	170	120	98	6*12	4.5
VTR-0020-0.4SC（200）	AL线	7.5	图 B	20	F	155	140	170	120	98	6*12	4.5
VTR-0030-0.4SA（200）	AL线	11	图 C	30	F	195	140	220	120	70	8.5*20	10
VTR-0040-0.4SA（200）	AL线	15	图 C	40	F	195	140	220	120	70	8.5*20	10
VTR-0050-0.4SA（200）	AL线	18.5	图 C	50	F	195	160	220	120	90	8.5*20	11
VTR-0060-0.4SA（200）	AL线	22	图 C	60	F	195	160	220	120	90	8.5*20	13
VTR-0080-0.4SA（200）	AL线	30	图 C	80	F	195	170	220	120	100	8.5*20	12
VTR-0090-0.4SA（200）	AL线	37	图 D	90	F	195	170	220	120	100	8.5*20	12
VTR-0120-0.4SA（200）	AL线	45	图 D	120	F	250	225	335	182	118	11*18	27
VTR-0150-0.4SA（200）	AL线	55	图 D	150	F	250	225	335	182	118	11*18	28.5
VTR-0200-0.4SA（200）	AL线	75	图 D	200	F	250	225	335	182	118	11*18	29.5
VTR-0250-0.4SA（200）	AL线	90/110	图 D	250	F	250	225	335	182	118	11*18	31
VTR-0290-0.4SA（200）	AL线	132	图 D	290	F	250	225	335	182	118	11*18	31
VTR-0330-0.4SA（200）	AL线	160	图 D	330	F	320	210	385	243	114	11*18	38
VTR-0390-0.4SA（200）	AL线	185	图 D	390	F	320	230	385	243	134	11*18	38
VTR-0490-0.4SA（200）	AL线	220/250	图 D	490	F	320	250	385	243	154	11*18	63

最大电缆长度：200m内，非屏蔽 .
