谐波滤波器（HFR）

HFR谐波滤波器有助于缓解由于负载谐波电流引起的过载和电力基础设施过热，从而使电力系统得到充分利用。谐波电流较小降低了系统共振以及敏感电子设备潜在停运风险。HFR谐波滤波器可以快速方便的将标准电机驱动升级为低谐波驱动。

在线询价

上一个下一个

详细内容 规格参数 产品包装

■ 产品概述

谐波滤波器（HFR）包括主电感器L1和L2和电感器L3以及电容器C组合的二级吸收电路,单元可配装互感器TA以及支路接触器KM,吸收电路需要特别调整，可改善以第5次和第5次以上的谐波电流。基波频率50HZ和基波频率60HZ的电路是不同的基波频率。滤波器性能随负载功能的变化而变化。额定负载下，HFR滤波器的性能THDi≤5%或≤10%

■ 产品应用

适用于各种前端是六脉冲整流的电力设备将谐波电流减小到规定限值以下。日常用电负载，非线性负载占很大一部分。
HFR谐波滤波器可以快速方便地将标准电机驱动升级为低谐波驱动。
HFR谐波滤波器有助于缓解由于负载谐波电流引起的过载和电力基础设施过热，从而使电力系统得到充分利用。
谐波电流较小降低了系统共振以及敏感电子设备潜在停运风险。

■ 技术规格

额定工作电压：3×370 to 500VAC
工电压容差范围：3×342 to 550VAC
工作频率：50Hz/60Hz
输入电流：10 to 500A@50°C
电机驱动输入功率4 to 250KW
总谐波电流畸变：在额定功率下 THDI≤5%/≤10%
效率：>98.5%
绝缘等级：class F,H
抗电强度：P=>E 2500VAC(1分钟）
防护等级：IP00-IP20
冷却：自冷
过载容量：1.5 * In / 60S
环境温度范围：全操作状态-25°C to +50°C，降容操作状态+50°C to +70°C***，运输和存放-25℃ to +85℃

对应负载时的THDi	HFR010	HFR005
40%负载	~12%	~7%
70%负载	~11%	~6%
100%负载	<10%	<5
100%负载下的效率真实功率因数	>98.5%
40%负载	~81%	~81%
70%负载	~96%	~96%
100%负载	>99%	>99%
冷却	自冷/风冷

谐波的影响很严重

谐波会降低系统效率，浪费宝贵的能量。谐波电流会导致电力装置、配电变压器。断路器、熔电器、导线等出现过载和过热。它们会使系统提前老化，或者需要增加电力系统的容量。谐波会使VAR补偿设备中的电容器组过载，并导致电子控制器出现故障，敏感医疗设备受到干扰，或者通信网络崩溃。

经济后果

很不幸，降低谐波需要付出较高的成本。在很多情况下，在项目规划阶段的预算中都不会考虑此成本。不过，如果忽视这个问题，可能需要为此付出多得多的成本。可能需要增加电力设施的容量。设备可能会提前失效。在出现干扰的情况下可能会导致生产停运。电力公司甚至可能会开出违反电力质量要求的罚单，导致整个工厂必须临时从电网断开。

简单的即插即用操作

HFR滤波器为箱体结构，共有3个输入和3个输出接头。它们可以方便地集成到已有设计方案中，不需要进行深入系统分析，也不需要非常专业的人员操作。HFR滤波器不会从系统其它元器件吸收谐波，也不会导致系统共振。它们可以与安装在同一系统内的直流母线扼流圈以及EMC/EMI滤波器实现平稳操作。

因为采用了出色的电感器设计方案和先进的热控制方法，所以产品是市场上结构最紧凑的滤波器。传统的谐波抑制方法需要采用大型的单体机柜，而HFR体积小，重量轻，可以将滤波器方便地直接集成在电动机传动旁边的电气柜中。

增加设备寿命，保证可靠的生产运行时间

因为HFR滤波器采用了独特的设计，所以可以增加电源的阻抗，从而实现传统交流输入电抗器所有优点。比如，在电动机传动应用中，它们可以消除干扰跳闸，保护整流器和直流母线电容不受市电瞬变电流的影响。通过增加设备使用寿命并保证关键应用的可靠操作功能，可以降低成本并为利润提供保障。

在谐波源头（也就是在各非线性负载处）将其消除是最好的控制方式。只有这样，才能避免谐波电流和电压在整个系统中传播.HFR滤波器采用了独特的设计来解决这个问题，它们针对整流器所需的谐波电流采用了一个低阻抗，从而显著降低了流经配电系统的谐波。这样，非线性负载从电网吸收的电流基本都是正弦电流。

分类四 1.1.png

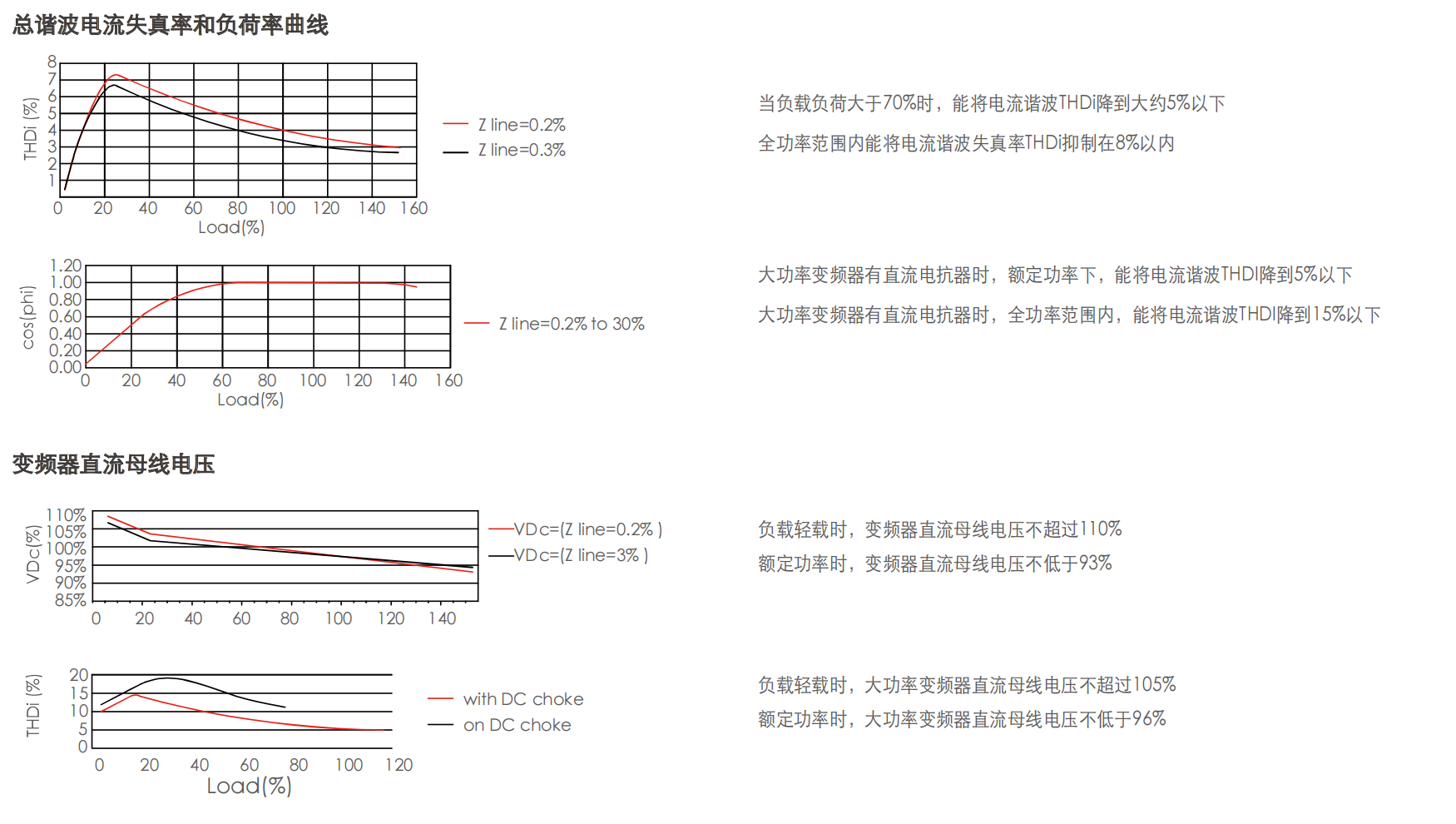

实现高性能

分类四 1.2.png

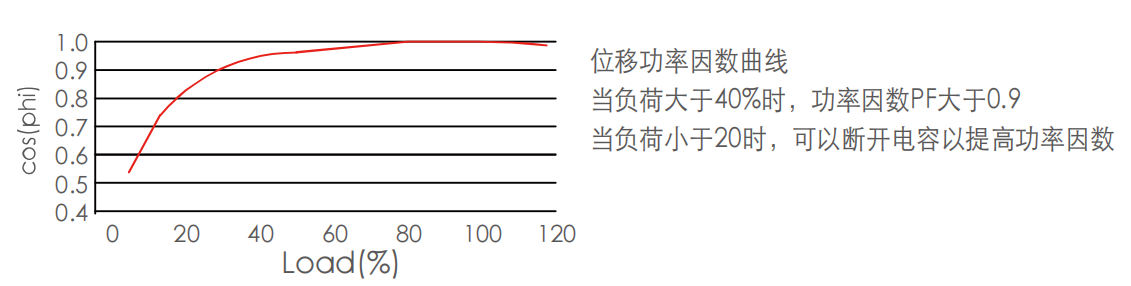

在很多情况下，制造商只提高全负载条件下的滤波器性能，因为小负载条件在降低谐波和处理电容电流方面存在困难。HFR滤波器不仅能保证在整个负载范围内的总谐波电流畸变率，而且还能限制所有条件下的电容电流值。

HOWCORE-不仅仅生产滤波器

鸿康标准滤波器应用于不同行业的各种电网，用户可以选择多种功率，电流，电压和频率规格，因而能够选择最适合的滤波器。当然，用户可能还会有其他电气或机械要求，或者除了产品之外还需要其他服务。鸿康拥有独特优势，能够帮助用户分析问题，提出工程建议，提供测试和测量支持，定制化产品。我们的目标是保证满足您的实际谐波抑制需求。

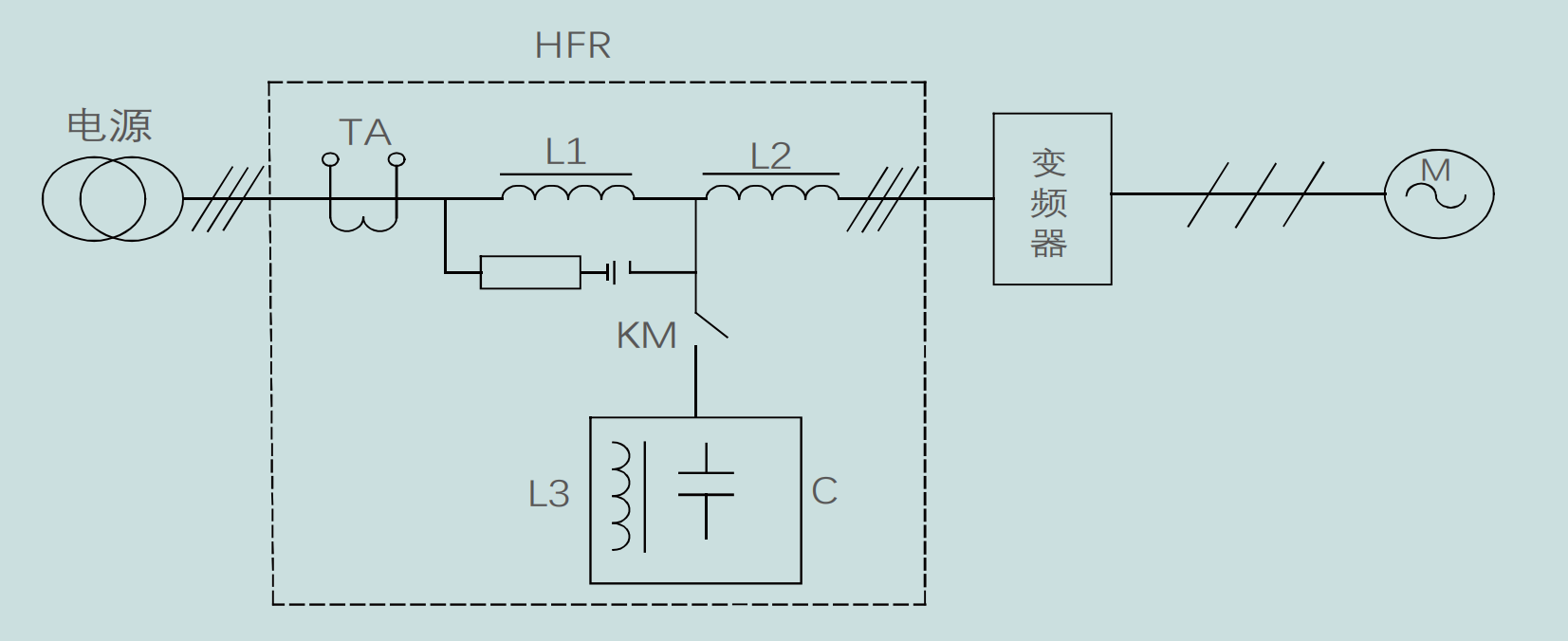

■ 典型电路图

分类四 1.3.png

■ 电气数据

无源系列类别目录

电压系统（V）

±10%

频率（Hz）

总谐波电流失真

THID

IP等级

功率范围（kW）

效率

冷却方式

过载能力

产品无故障时间

MTBF

电流总需量

畸变系数

TDD

环境温度范围

短路电流

额定值

SCCR

接地系统

超电压类别

380-415

50±1Hz

≤5%@额定功率

IP20

2.2

315

>98%

1.6 倍额定电流

可维持

1 分钟

每小时一次

>200,000小时

根据

IEEE-519

标准

–25ºC到+45ºC

可正常运行

+45ºC到+70ºC

需要降低额定值

–25ºC到+85ºC

运输和储藏

100 kA

TN, TT, IT

OV III

(IEC 60664-1 /

UL 61800-5-1)

50±1Hz

≤5%@额定功率

IP00

50±1Hz

≤10%@额定功率

IP20

440-500

50±1Hz

≤5%@额定功率

IP20

50±1Hz

≤5%@额定功率

IP00

50±1Hz

≤10%@额定功率

IP20

电压系统（V）

±10%

频率（Hz）

总谐波

电流失真

THID

IP等级

标称电机

驱动输入

功率额定值

效率

冷却方式

过载能力

产品无

故障时间

MTBF

电流总需量

畸变系数

TDD

环境温度范围

短路电流

额定值

SCCR

接地系统

超电压类别

380-415

60±1Hz

≤5%@额定功率

IP20

240

>98%

1.6 倍额定电流

可维持

1 分钟

每小时一次

>200,000小时

根据

IEEE-519

标准

–25ºC到+45ºC

可正常运行

+45ºC到+70ºC

需要降低额定值

–25ºC到+85ºC

运输和储藏

100 kA

TN, TT, IT

OV III

(IEC 60664-1 /

UL 61800-5-1)

60±1Hz

≤5%@额定功率

IP00

60±1Hz

≤10%@额定功率

IP20

440-500

60±1Hz

≤5%@额定功率

IP20

60±1Hz

≤5%@额定功率

IP00

60±1Hz

≤10%@额定功率

IP20

* 系统要求：THVD <2%, 线电压不平衡 <1%

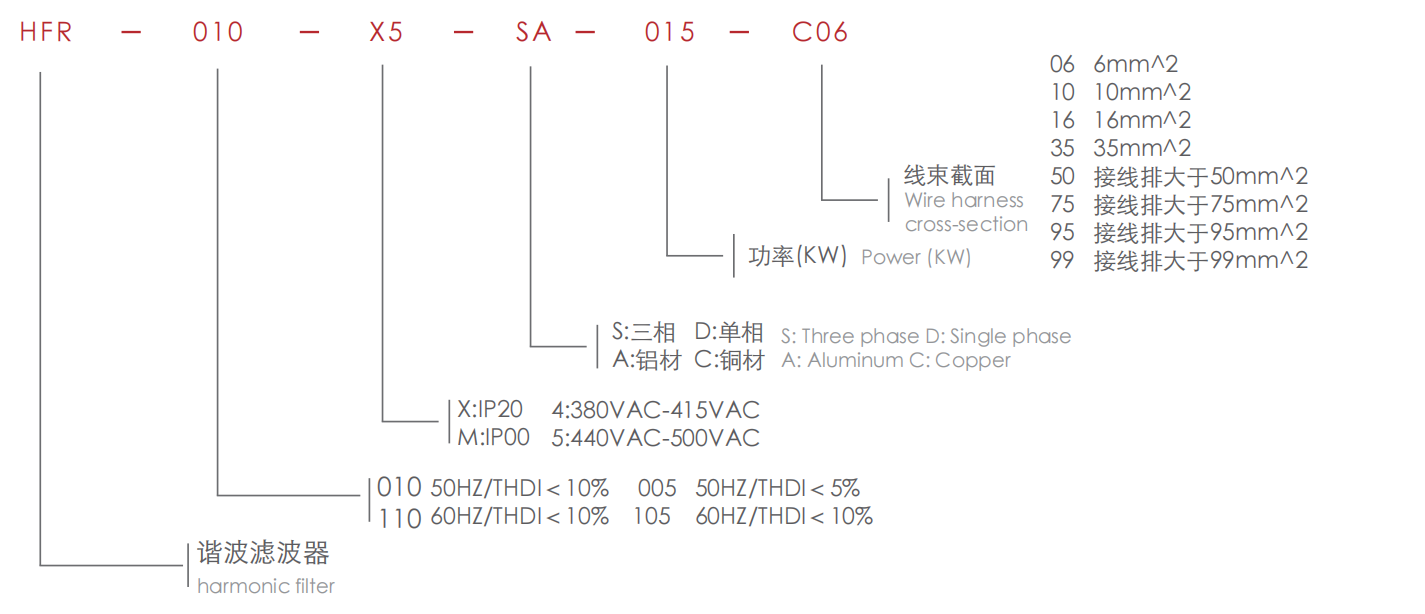

■ 成品识别码

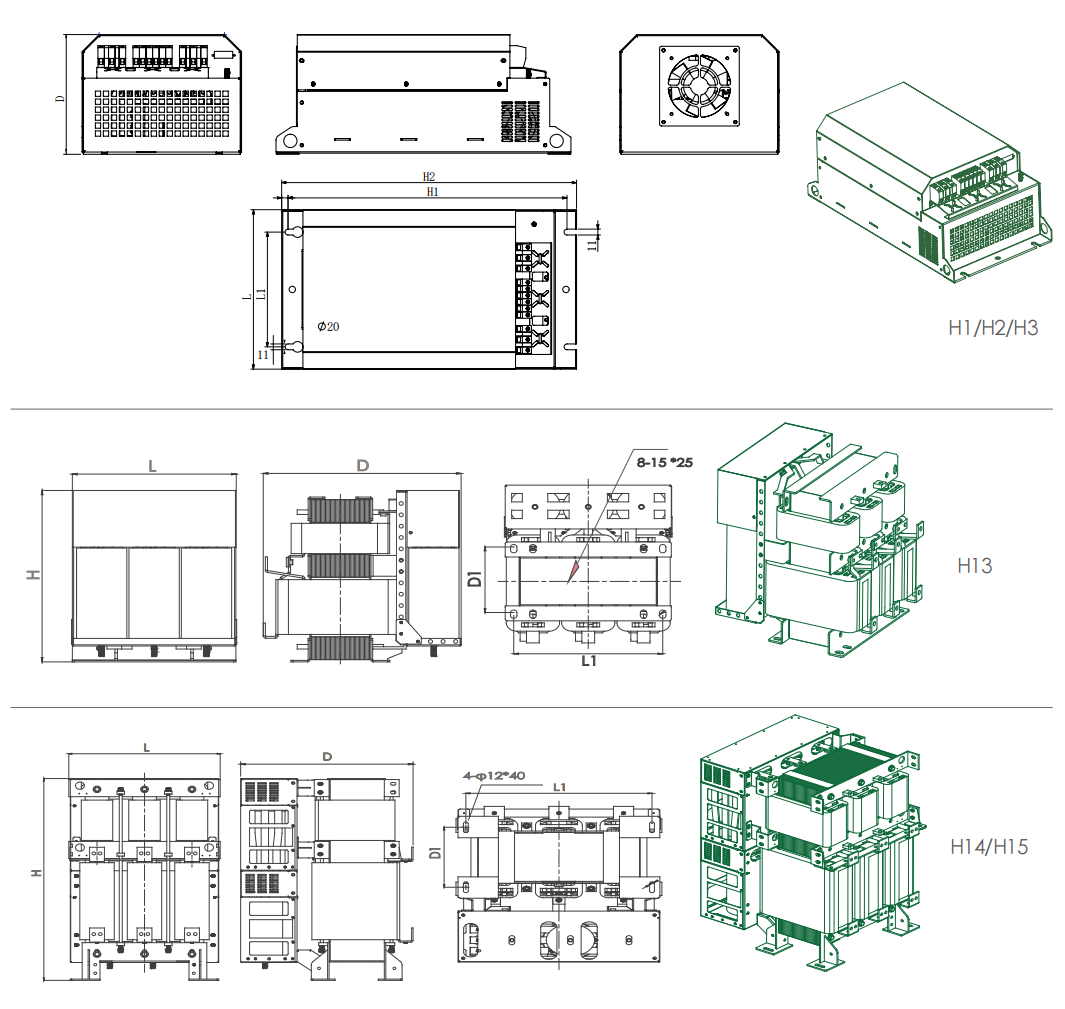

■ 产品尺寸图

谐波滤波器 380-415V-50Hz-5%-IP20

谐波滤波器型号	额定负荷功率 @ 400 V/50 Hz [kW]	电机驱动输入电流 [Arms]	额定滤波器输入电流[Arms]	重量 [kg]	典型损耗 [W]	接线端子	机型
HFR005X4SC002C06	2.2	5.5	3.28	14.5	45	C06	H1
HFR005X4SC005C06	4.5-5.5	10-13	8.2	20	75	C06	H1
HFR005X4SC007C06	7.5	16	11.2	26	100	C06	H1
HFR005X4SA011C06	11	24	16.5	35	125	C06	H1
HFR005X4SA015C06	15	30	22.5	45	225	C06	H2
HFR005X4SA022C10	18.5-22	44	32.5	52	300	C10	H2
HFR005X4SA030C10	30	60	44.5	63	360	C10	H3
HFR005X4SA037C10	37	75	54.8	70	420	C10	H3
HFR005X4SA045C16	45	90	66.8	88	470	C16	H3
HFR005X4SA055C35	55	110	81.8	103	560	C35	H3
HFR005X4SA075C35	75	150	111	118	750	C35	H4
HFR005X4SA090C50	90	180	134	135	850	C50	H5
HFR005X4SA110C50	110	210	164	158	950	C50	H6

谐波滤波器 380-415V-50Hz-5%-IP00

谐波滤波器型号	额定负荷功率 @ 400 V/50 Hz [kW]	电机驱动输入电流 [Arms]	额定滤波器输入电流[Arms]	重量 [kg]	典型损耗 [W]	接线端子	机型
HFR005M4SA132C75	132	260	197	145.8	1050	C75	H12
HFR005M4SA160C95	160	320	240	328.5	1300	C95	H13
HFR005M4SA200C99	185-200	400	296	373	1500	C99	H14
HFR005M4SA250C99	220-250	480	356	418.5	1750	C99	H15
HFR005M4SA315C99	285-315	600	444	450	2150	C99	H15

谐波滤波器 380-415V-50Hz-10%-IP20

谐波滤波器型号	额定负荷功率 @ 400 V/50 Hz [kW]	电机驱动输入电流 [Arms]	额定滤波器输入电流[Arms]	重量 [kg]	典型损耗 [W]	接线端子	机型
HFR010X4SC002C06	2.2	5.5	3.28	13	40.5	C06	H1
HFR010X4SC005C06	4.5-5.5	10-13	8.2	18	67.5	C06	H1
HFR010X4SC007C06	7.5	16	11.2	23.4	90	C06	H1
HFR010X4SA011C06	11	24	16.5	31.5	112.5	C06	H1
HFR010X4SA015C06	15	30	22.5	40.5	202.5	C06	H2
HFR010X4SA022C10	18.5-22	44	32.5	46.8	270	C10	H2
HFR010X4SA030C10	30	60	44.5	56.7	324	C10	H3
HFR010X4SA037C10	37	75	54.8	63	378	C10	H3
HFR010X4SA045C16	45	90	66.8	79.2	423	C16	H3
HFR010X4SA055C35	55	110	81.8	92.7	504	C35	H3
HFR010X4SA075C35	75	150	111	106.2	675	C35	H4
HFR010X4SA090C50	90	180	134	12.5	765	C50	H5
HFR010X4SA110C50	110	210	164	142.3	855	C50	H6

谐波滤波器 380-415V-50Hz-10%-IP00

谐波滤波器型号	额定负荷功率 @ 400 V/50 Hz [kW]	电机驱动输入电流 [Arms]	额定滤波器输入电流[Arms]	重量 [kg]	典型损耗 [W]	接线端子	机型
HFR010M4SA132C75	132	260	197	145.8	1050	C75	H12
HFR010M4SA160C95	160	320	240	328.5	1300	C95	H13
HFR010M4SA200C99	185-200	400	296	373	1500	C99	H14
HFR010M4SA250C99	220-250	480	356	418.5	1750	C99	H15
HFR010M4SA315C99	285-315	600	444	450	2150	C99	H15

谐波滤波器 440-500V-50Hz-5%-IP20

谐波滤波器型号	额定负荷功率 @ 400 V/50 Hz [kW]	额定负荷功率 @ 500 V/50 Hz [kW]	重量 [kg]	典型损耗 @25℃/50Hz [W]	接线端子	机型
HFR005X5SC004C06	4.5	4.5-5.5	18.5	68	C06	H1
HFR005X5SC005C06	5.5	7.5	20	75	C06	H1
HFR005X5SC007C06	7.5	11	26	100	C06	H1
HFR005X5SA011C06	11	15	35	125	C06	H1
HFR005X5SA015C06	15	18.5-22	45	225	C06	H2
HFR005X5SA022C10	18.5-22	30	52	300	C10	H2
HFR005X5SA030C10	30	37	63	360	C10	H3
HFR005X5SA037C10	37	45	70	420	C10	H3
HFR005X5SA045C16	45	55	88	470	C16	H3
HFR005X5SA055C35	55	75	103	560	C35	H3
HFR005X5SA075C35	75	90	118	750	C35	H4
HFR005X5SA090C50	90	110	135	850	C50	H5
HFR005X5SA110C50	110	132	158	950	C50	H6

谐波滤波器 440-500V-50Hz-5%-IP00

谐波滤波器型号	额定负荷功率 @ 400 V/50 Hz [kW]	额定负荷功率 @ 500 V/50 Hz [kW]	重量 [kg]	典型损耗 @25℃/50Hz [W]	接线端子	机型
HFR005M5SA132C75	132	160	145.8	1050	C75	H12
HFR005M5SA160C95	160	185-200	328.5	1300	C95	H13
HFR005M5SA200C99	185-200	220-250	373	1500	C99	H14
HFR005M5SA250C99	220-250	285-315	418.5	1750	C99	H15
HFR005M5SA315C99	285-315	355-385	480	2000	C99	H15

谐波滤波器 440-500V-50Hz-10%-IP20

谐波滤波器型号	额定负荷功率 @ 400 V/50 Hz [kW]	额定负荷功率 @ 500 V/50 Hz [kW]	重量 [kg]	典型损耗 @25℃/50Hz [W]	接线端子	机型
HFR010X5SC004C06	4.5	5.5	16.5	62.5	C06	H1
HFR010X5SC005C06	5.5	7.5	18	67.5	C06	H1
HFR010X5SC007C06	7.5	11	23.4	90	C06	H1
HFR010X5SA011C06	11	15	31.5	112.5	C06	H1
HFR010X5SA015C06	15	18.5-22	40.5	202.5	C06	H2
HFR010X5SA022C10	18.5-22	30	46.8	270	C10	H2
HFR010X5SA030C10	30	37	56.7	324	C10	H3
HFR010X5SA037C10	37	45	63	378	C10	H3
HFR010X5SA045C16	45	55	79.2	423	C16	H3
HFR010X5SA055C35	55	75	92.7	504	C35	H3
HFR010X5SA075C35	75	90	106.2	675	C35	H4
HFR010X5SA090C50	90	110	12.5	765	C50	H5
HFR010X5SA110C50	110	132	142.3	855	C50	H6

谐波滤波器 440-500V-50Hz-10%-IP00

谐波滤波器型号	额定负荷功率 @ 400 V/50 Hz [kW]	额定负荷功率 @ 500 V/50 Hz [kW]	重量 [kg]	典型损耗 @25℃/50Hz [W]	接线端子	机型
HFR010M5SA132C75	132	160	145.8	1050	C75	H12
HFR010M5SA160C95	160	185-200	328.5	1300	C95	H13
HFR010M5SA200C99	185-200	220-250	373	1500	C99	H14
HFR010M5SA250C99	220-250	285-315	418.5	1750	C99	H15
HFR010M5SA315C99	285-315	355-385	480	2000	C99	H15

谐波滤波器380-415V-60Hz-5%-IP20

谐波滤波器型号	额定负荷功率 @ 380 V/60 Hz[KW]	额定负荷功率 @ 380 V/60 Hz[HP]	电机驱动输入电流[Arms]	额定滤波器输入电流[Arms]	重量 [kg]	典型损耗 [W]	接线端子	机型
HFR105X4SC002C06	2.9	4	7	4.57	14.5	88	C06	H1
HFR105X4SC005C06	5.9	8	14	9.29	20	115	C06	H1
HFR105X4SC007C06	8.7	12	21	13.8	26	185	C06	H1
HFR105X4SA011C06	11.9-15	16-20	27-34	18.5-23.1	35	225	C06	H1
HFR105X4SA015C06	17.4	24	44	27.8	45	285	C06	H2
HFR105X4SA022C10	23.8-29.3	32-40	52-66	37.2-46.2	52	300	C10	H2
HFR105X4SA030C10	35.6	48	83	55.6	63	450	C10	H3
HFR105X4SA037C10	44.3	60	103	69.3	70	650	C10	H3
HFR105X4SA055C35	59.4	80	128	92.5	103	850	C35	H3
HFR105X4SA075C35	73.6	100	165	115	118	950	C35	H4
HFR105X4SA090C50	88.7	120	208	139	135	1050	C50	H5
HFR105X4SA110C50	118	160	240	184	158	1250	C50	H5

谐波滤波器380-415V-60Hz-5%-IP00

谐波滤波器型号	额定负荷功率 @ 380 V/60 Hz[KW]	额定负荷功率 @ 380 V/60 Hz[HP]	电机驱动输入电流[Arms]	额定滤波器输入电流[Arms]	重量 [kg]	典型损耗 [W]	接线端子	机型
HFR105X4SA132C75	147	200	320	231	150	1380	C75	H13
HFR105X4SA160C95	177	240	403	279	265	1540	C95	H14
HFR105X4SA200C95	215	290	495	334	305	1817	C95	H14
HFR105X4SA250C95	265	358	610	411	350	2144	C95	H15
HFR105X4SA315C95	330	446	759	512	403	2530	C95	H15

谐波滤波器380-415V-60Hz-10%-IP20

谐波滤波器型号	额定负荷功率 @ 380 V/60 Hz[KW]	额定负荷功率 @ 380 V/60 Hz[HP]	电机驱动输入电流[Arms]	额定滤波器输入电流[Arms]	重量 [kg]	典型损耗 [W]	接线端子	机型
HFR110X4SC002C06	2.9	4	7	4.57	12.5	80	C06	H1
HFR110X4SC005C06	5.9	8	14	9.29	18	105	C06	H1
HFR110X4SC007C06	8.7	12	21	13.8	23.5	172	C06	H1
HFR110X4SA011C06	11.9-15	16-20	27-34	18.5-23.1	32	210	C06	H1
HFR110X4SA015C06	17.4	24	44	27.8	41.5	255	C06	H2
HFR110X4SA022C10	23.8-29.3	32-40	52-66	37.2-46.2	48.5	280	C10	H2
HFR110X4SA030C10	35.6	48	83	55.6	59	395	C10	H3
HFR110X4SA037C10	44.3	60	103	69.3	65	580	C10	H3
HFR110X4SA055C35	59.4	80	128	92.5	96	760	C35	H3
HFR110X4SA075C35	73.6	100	165	115	108	880	C35	H4
HFR110X4SA090C50	88.7	120	208	139	118	965	C50	H5
HFR110X4SA110C50	118	160	240	184	142	1050	C50	H5

谐波滤波器380-415V-60Hz-10%-IP00

谐波滤波器型号	额定负荷功率 @ 380 V/60 Hz[KW]	额定负荷功率 @ 380 V/60 Hz[HP]	电机驱动输入电流[Arms]	额定滤波器输入电流[Arms]	重量 [kg]	典型损耗 [W]	接线端子	机型
HFR110X4SA132C75	147	200	320	231	150	1380	C75	H13
HFR110X4SA160C95	177	240	403	279	265	1540	C95	H14
HFR110X4SA200C95	215	290	495	334	305	1817	C95	H14
HFR110X4SA250C95	265	358	610	411	350	2144	C95	H15
HFR110X4SA315C95	330	446	759	512	403	2530	C95	H15

谐波滤波器440-500V-60Hz-5%-IP20

谐波滤波器型号	额定负荷功率 @ 460 V/60 Hz[KW]	额定负荷功率 @ 460 V/60 Hz[HP]	重量 [kg]	典型损耗 [W]	接线端子	机型
HFR105X5SC011C06	8.7	12	26	185	C06	H1
HFR105X5SC015C06	11.9-15	16-20	35	225	C06	H1
HFR105X5SA022C06	17.4	24	45	285	C06	H2
HFR105X5SA030C06	23.8-29.3	32-40	52	300	C10	H2
HFR105X5SA037C10	35.6	48	63	450	C10	H3
HFR105X5SA045C10	44.3	60	70	650	C10	H3
HFR105X5SA055C10	59.4	80	103	850	C35	H3
HFR105X5SA075C35	73.6	100	118	950	C35	H4
HFR105X5SA090C35	88.7	120	135	1050	C50	H5
HFR105X5SA110C75	118	160	139	1050	C50	H5

谐波滤波器440-500V-60Hz-5%-IP00

谐波滤波器型号	额定负荷功率 @ 460 V/60 Hz[KW]	额定负荷功率 @ 460 V/60 Hz[HP]	重量 [kg]	典型损耗 [W]	接线端子	机型
HFR105M5SA132C75	177	240	175	1380	C95	H13
HFR105M5SA160C95	213	287	230	1540	C95	H14
HFR105M5SA200C95	266	359	260	1817	C95	H14
HFR105M5SA250C95	333	449	315	2144	C95	H15
HFR105M5SA315C95	419	566	345	2530	C95	H15

谐波滤波器440-500V-60Hz-10%-IP20

谐波滤波器型号	额定负荷功率 @ 460 V/60 Hz[KW]	额定负荷功率 @ 460 V/60 Hz[HP]	重量 [kg]	典型损耗 [W]	接线端子	机型
HFR115M5SC011C06	8.7	12	24.5	165	C06	H1
HFR115M5SC015C06	11.9-15	16-20	32.5	108	C06	H1
HFR115M5SA022C06	17.4	24	41	162	C06	H2
HFR115M5SA030C06	23.8-29.3	32-40	47.5	275	C06	H2
HFR115M5SA037C10	35.6	48	58.5	415	C10	H3
HFR115M5SA045C10	44.3	60	66	620	C10	H3
HFR115M5SA055C10	59.4	80	95	815	C10	H3
HFR115M5SA075C35	73.6	100	106	905	C35	H4
HFR115M5SA090C35	88.7	120	118	980	C35	H5

谐波滤波器440-500V-60Hz-10%-IP00

谐波滤波器型号	额定负荷功率 @ 460 V/60 Hz[KW]	额定负荷功率 @ 460 V/60 Hz[HP]	重量 [kg]	典型损耗 [W]	接线端子	机型
HFR115M5SA132C75	177	240	175	1380	C95	H13
HFR115M5SA160C95	213	287	230	1540	C95	H14
HFR115M5SA200C95	266	359	260	1817	C95	H14
HFR115M5SA250C95	333	449	315	2144	C95	H15
HFR115M5SA315C95	419	566	345	2530	C95	H15

分类四 1.5.png

机型	L	D	H	L1	H1	A/B
H1	300	230	555	230	520	9*18
H2	415	285	650	350	600	11*15
H3	415	385	710	350	660	11*15
H4	750	475	590	275*2	445	112*40
H5	750	475	610	275*2	445	12*40
H6	600	600	2200	535	525	12*40
H7	800	800	2200	735	725	12*40

机型	L	D	H	L1	D1	A/B
H8	630	230	300	600	150	12*40
H9	750	330	370	675	150	12*40
H10	750	475	530	275*2	445	12*40
H11	400	480	460	350/260	196	15*25
H12	400	490	460	350/260	206	15*25
H13	430	570	735	380	202	12*40
H14	520	570	800	461	164	12*40
H15	520	575	840	461	184	12*40

相关产品

线噪声滤波器（RF）
1200V太阳能逆变直流滤波器
单相滤波器(RFD)
690V变频器专用滤波器（RFI)
440V三相四线滤波器(RFI)
440V变频器专用滤波器（RFI)
LCL滤波器（LCR）
中频正弦波滤波器 ( IFSFR )
